点位投影DTY

当立面绘制完成后，需将最后确认的平面插座的立面图例表达在立面图上，则可采用插座点位投影DTY命令
高效提取平面插座直接生成立面插座，并生成尺寸
命令记忆：点投影DTY（插座点位投影）

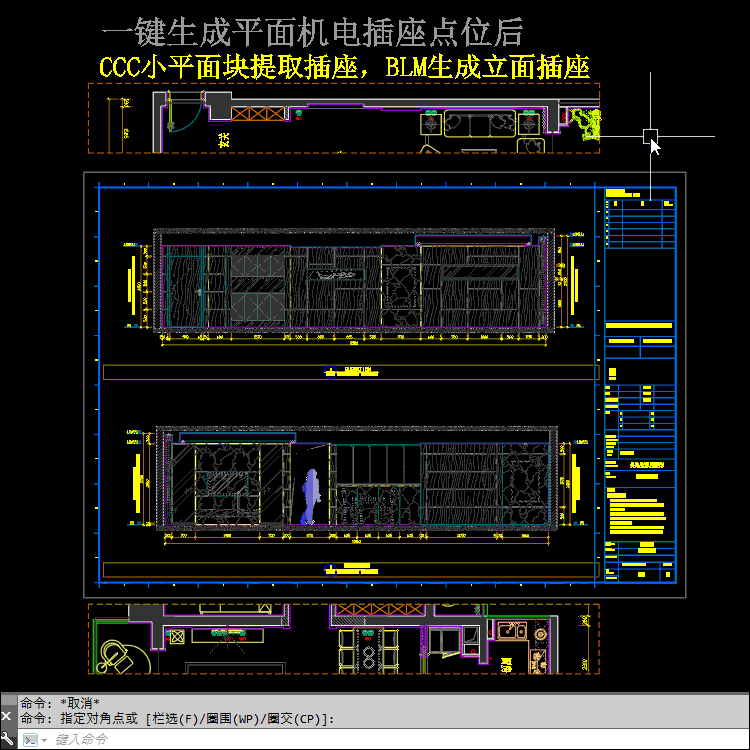

动图演示

01.将最终确认的插座点位平面图复制过来

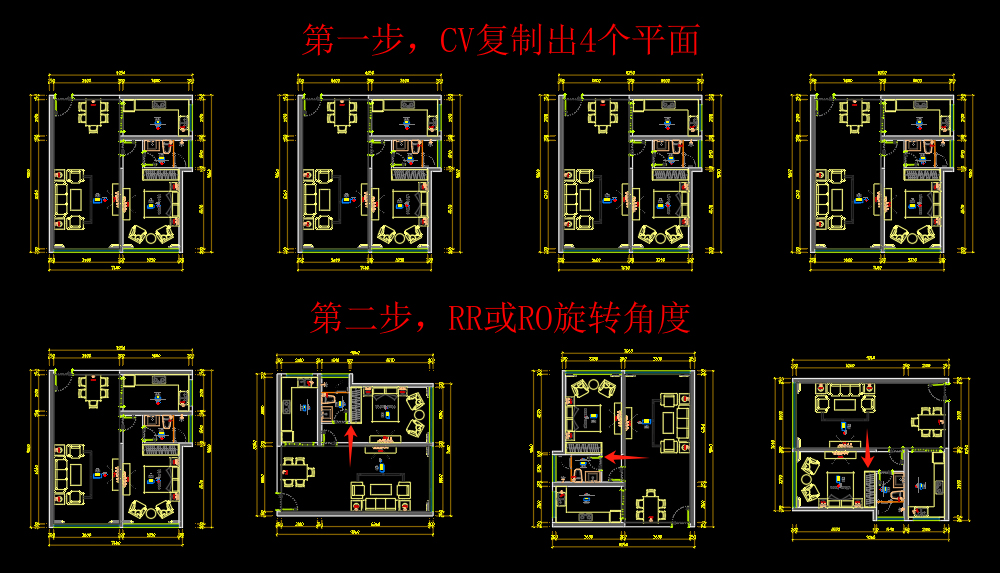

02.找到与平面图同样视角的小平面复制出来
03.将小平面还原成平面图块XC（空格后D,删除裁剪边界）
04.命令“空格e空格→选中小平面，进入在位编辑器

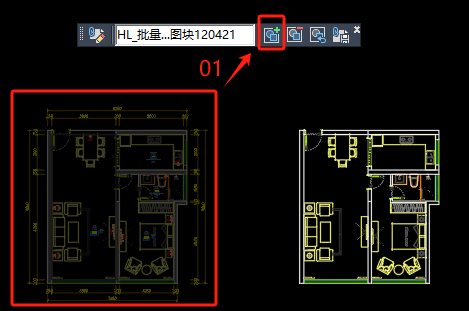

05.将插座点位平面图复制出来，点“+”增加进小平面

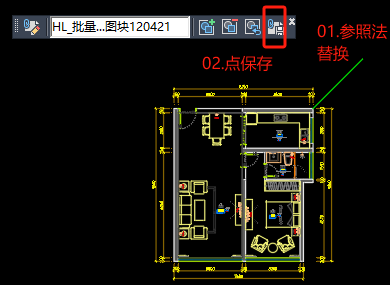

06.找到共同的基点，用新平面替换旧平面，最后保存

07.替换后，原有小平面均会替换成功并出现插座

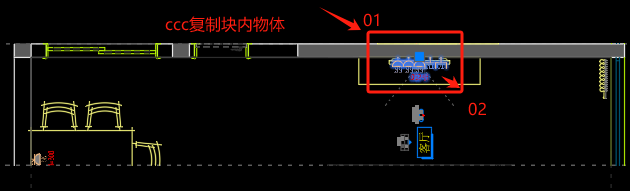

08.输入CCC，从右往左框中“平面插座”空格两下即可（不移动）

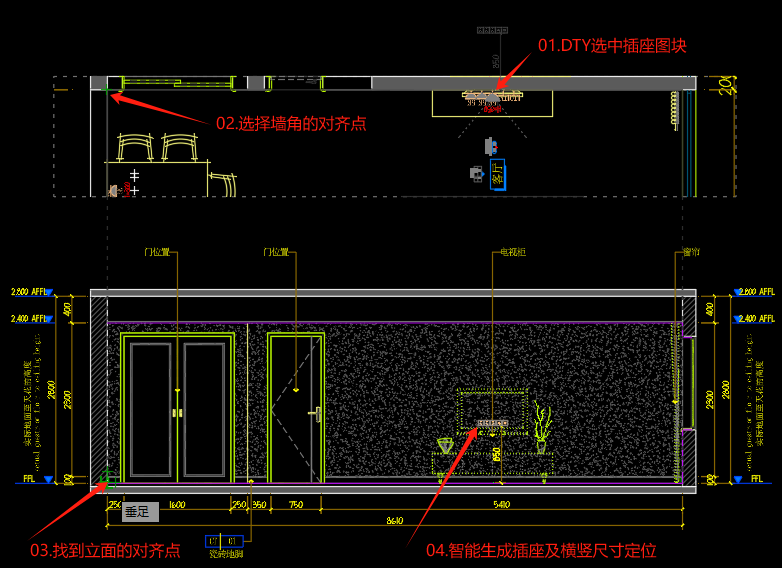

09.DTY，根据墙角点对齐立面的墙角和地坪线交点，生成立面插座及尺寸

01、外部参照是无法CCC提取平面插座图块的

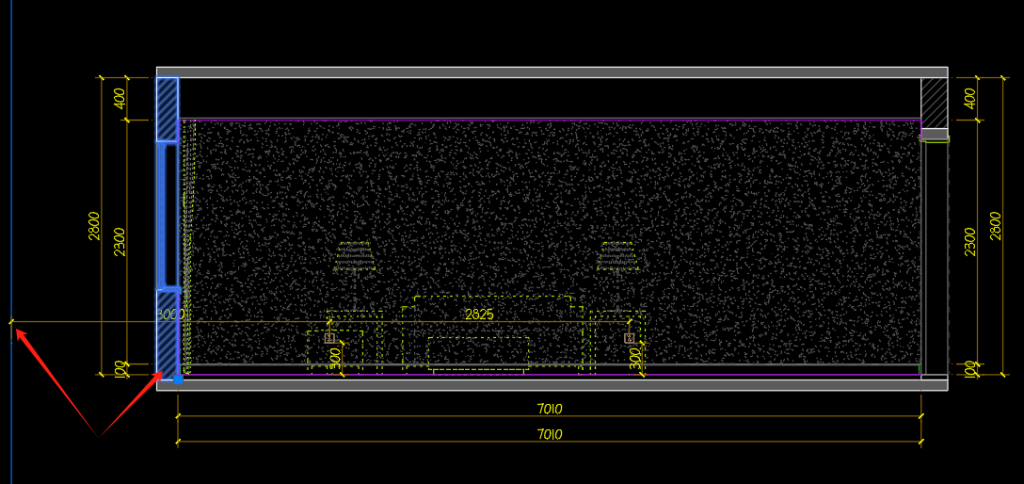

02、DTY选好插座后，最好根据墙图层的左上或右上角为参照点复制，否则可能会不生成横向尺寸

03.如果生成后标注乱飞，请注意立面框架的两侧墙体不能是图块；
若不想炸开墙剖图块，可以DB标注断开，DV合并等方法快速修改
