快速建块B

命令：B

功能：快速新建图块

记忆：英文图块“block”第一个字母

教学视频

图文教程

一、自动命名快速建块

快速新建图块

插入点为【中心】，前缀【海龍_ 】

模式可选择【允许分解】或【不允许分解】

输入选项“A”需要指定插入点，输入选项“S”建立的图块是可以炸开的
输入选项“E”建立的图块是不可炸开的
输入选项“W”建立的图块是不可炸开的并且没有图块名称的
输入选项“D”可定义图块前缀和插入点（图1）
输入选项“F”可进行分批组块

注：如果先选中物体再执行命令不会出现这些选项提示

提示：

如果图面上已经有生成的不可炸开的图块，可以输入命“NNN”，此时图面上的块就可以使用命令“X”炸开了

也可以使用超级炸开命令“XD”进行炸开

二、设置块名前缀

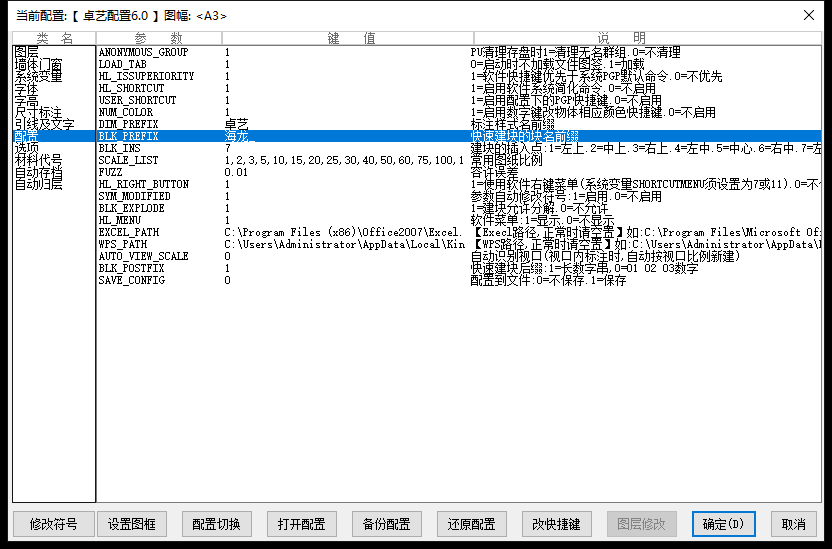

YY-配置-BLK_PREFIX 参数

双击修改成你需要的前缀

三、设置默认图块基点位置

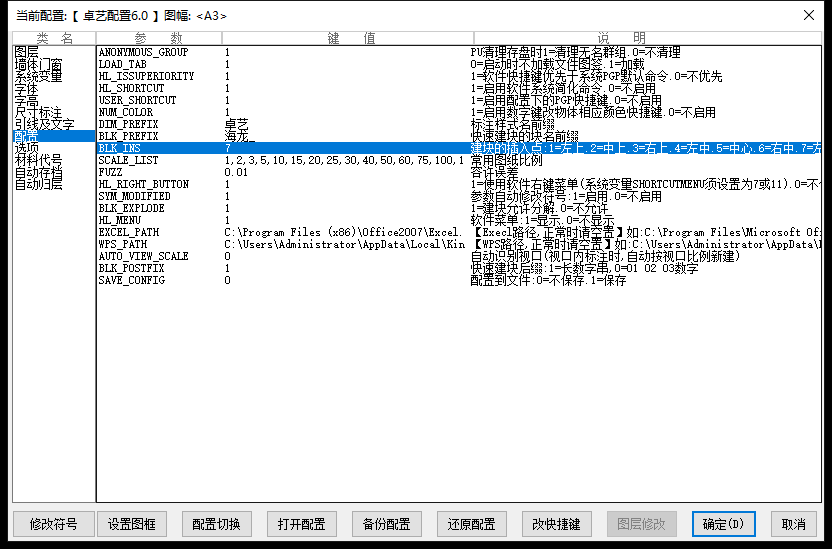

YY-配置-BLK_INS 参数

看说明双击参数改成对应的数值

【细节提示】

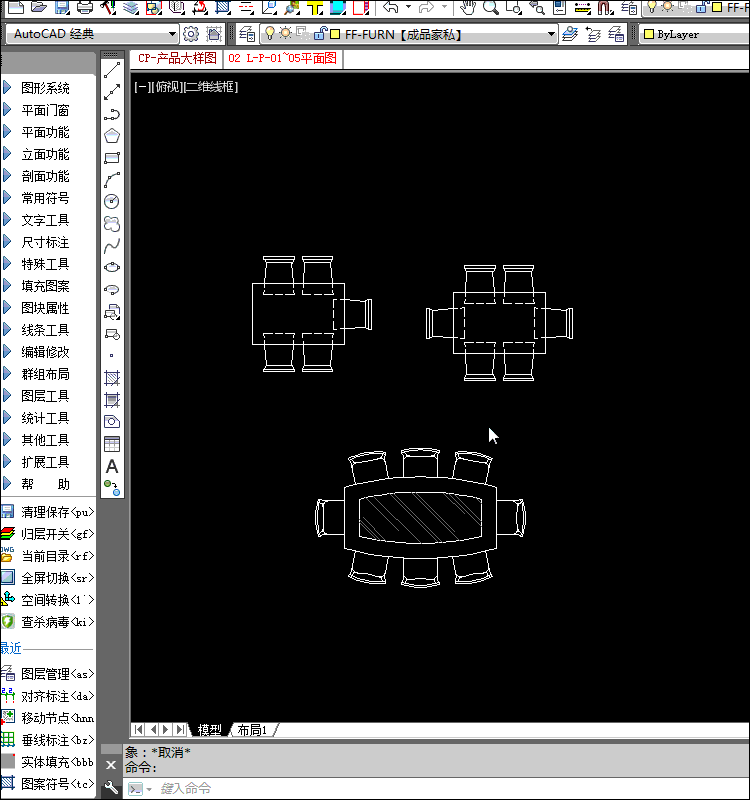

框选需要一起建块的图元生成图块

改图块名称是AB，批量修改块名是ABB
