主卧施工图V10教学

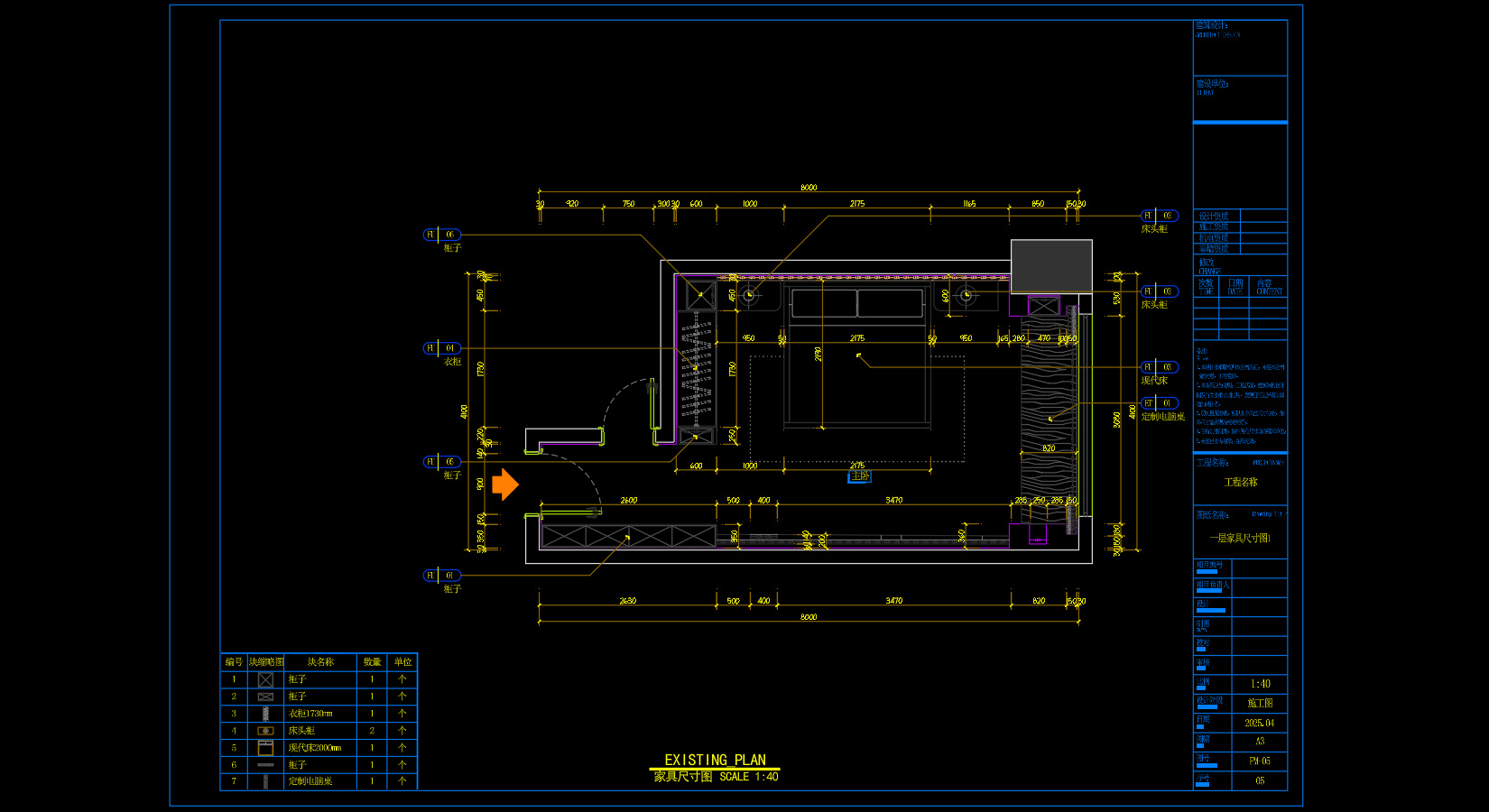

01.原始结构图

章节要点

设置归层 GFF『归层开关GFF』
绘制线墙 XQ『墙体前行方向定义左右』
插入柱子 CZZ『右键切换插入点』
插入标高 BG
绘制门窗 MM
插入图框 TK/TK1
用TK可快速得到图框比例，改用TK1系统图框，是因为可以一键全图平立面并自动录入图框图名图号序号等信息
图框分线 KK
画线标注 QD
标注断开 DB
图层检查常用命令：
图层隐藏 ` 图层独显 D

02.平面布置图

章节要点

原始图和平面图建议横向净距10000，避免程序误判为一个平面而无法生成
区域线框 QY
画完成面 WCC『门替换加完成面后，完成面要收进去』
衣柜平面 YGG
暗藏灯带 EDD
柜子平面 GZZ
改变图层 VC
设当前层 SA
海龙图库 AA『平立面对应则可生成立面家具，设置细节详见“立面家具”』
竖辅助线 XX
横辅助线 SS
两点中线 ZZ
块名基点 AB『写字台建块命名“电脑”和活动层，设置图块基点，则可生成插座点位』
标注合并 DV
标注避让DF
图块虚线 NN
文字编辑 ED『勾选“区域符”可给文字加框，一键全图立面会自动赋予图框区域名称』
区域线框 QY重绘是因为增加完成面，利用图层的隐藏和独立，可快速再次生成区域线

03.一键平面排版

章节要点

窗帘平面 CLPM
图层列表 PPP
重点分析：PPP仅可一键平面状态排版，TTT却则可智能生成各种标注和材料或图例，并生成全部平面和全图立面框架，另外，TTT所调用的平面图层状态源自PPP的图层状态
图层状态管理器 AS
全部配置 ZHL『记忆：树哥常用的命令，输入后调用CG配置面板，重点是取消了之后，会跳出配置的路径文件夹，就可以快速找到需要的源文件了』
一键全图平立面 TTT

04.材质物料表

章节要点

材料标注 DD『修改主材表入口：“配置列表材料”–“打开配置”，如果要增加一个项目主材表点击“选择配置”，然后复制粘贴一份较为接近的主材表，修改名称即可』
文字编辑 ED『修改主材表入口：选择主材包后点击“编辑词库”』
重点分析：二者均可以修改物料表。DD主要用于带引线的材料编号/序号的材料标注，满足任意公司的材料标注样式，可以在SSY里调整样式；ED主要用于插入文字/区域文字
温馨提示：01.增删主材表，请不要自己输入各种特殊符号，应当复制已有的进行文字调整，避免格式错误无法使用；02.主材表可根据绘图进度添加，例如树哥当前增加了平面的主材，在立面/剖面图可再进行增删

05.拆建墙体图

章节要点

拆建墙图 CQ『点击更多拆建墙知识』
重点分析：
01.墙体在系统【墙体层】下属图层
02.需要拆建部分的墙体部分，需为首尾相连的线段（不要有缺口），中间不要有线段隔开
03.无需拆建的原始墙体和墙柱，尽可能可以归层到系统【柱子】和【墙柱填充】里，可避免干扰
04.对齐点应选择同为墙线的共有端点，计算会更准确
05.如果生成有错误，可先复制副本出来，看拓展栏提示，点“优化并计算”对副本进行拆建墙，若生成复制成果回去即可
切换空间 MX

06.家具尺寸图

章节要点

07.完成面尺寸图

章节要点

08.地面铺装图

章节要点

设置归层 GFF
设置当层 SA
视窗冻结 K
智能地面铺装 DM
图案填充 TC
地面铺装 PZ

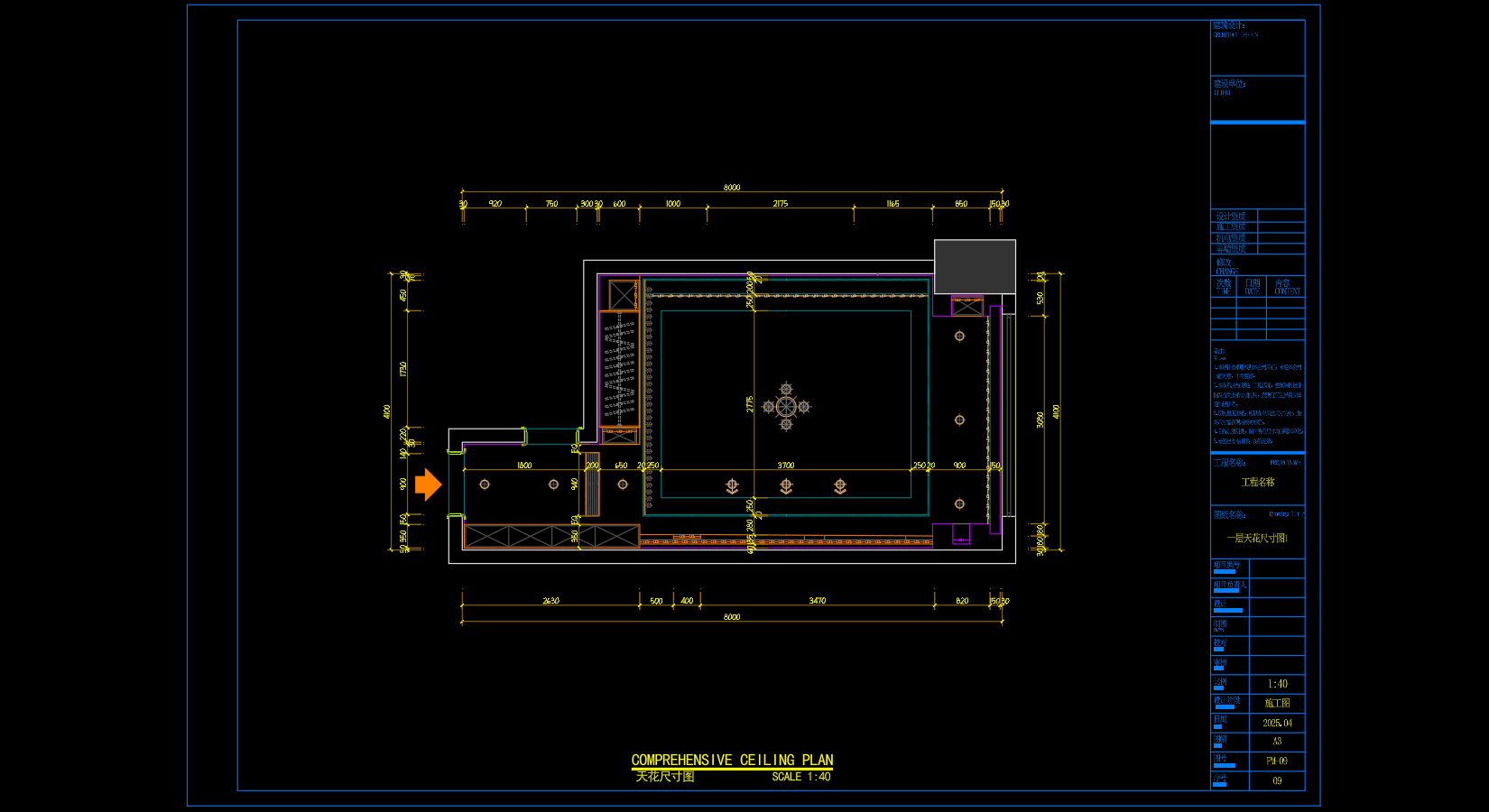

09.天花布置图

章节要点

10.天花尺寸图

章节要点

11.灯具定位图

章节要点

12.开关控制图

章节要点

13.机电点位图

章节要点

14.立面索引图

章节要点

15.一键立面图

章节要点

16.总结：一键平立面四要素

章节要点
