插入标高BG

命令：GB

功能：插入标高符号

记忆：“标高”拼音第一个字母组合

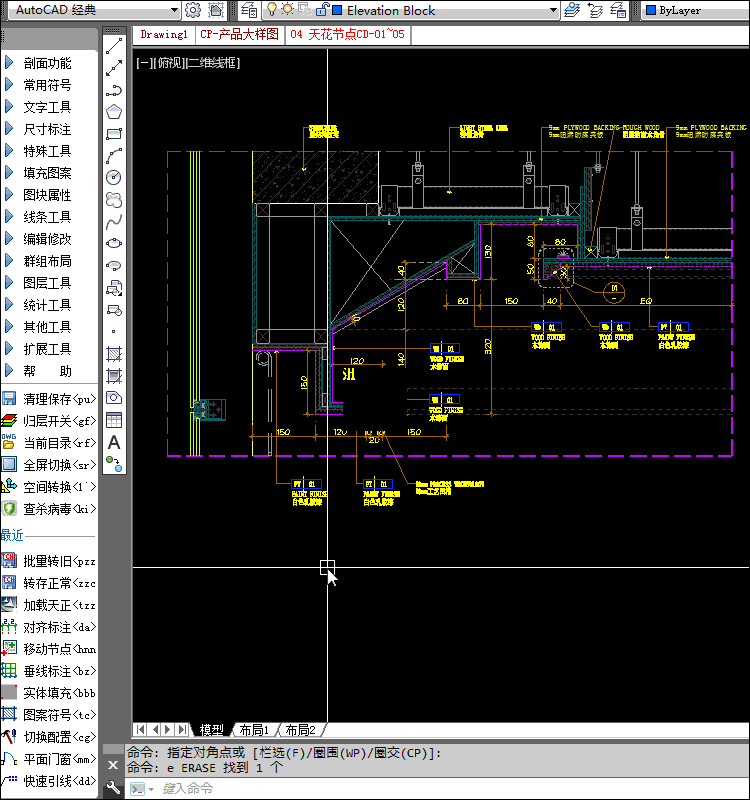

教学视频1

插入标高符号,设置当前比例:

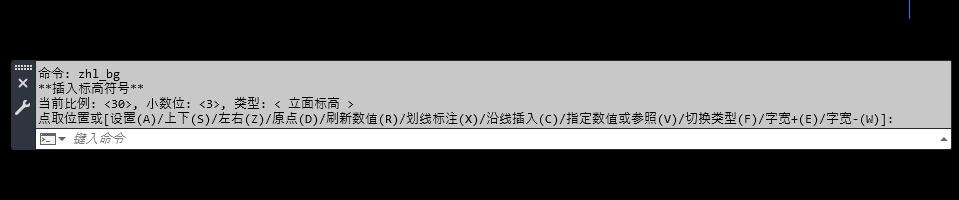

类型:点取位置或[设置(A)/上下(S)/左右(Z)/原点(D)/刷新数值(R)/划线标注(X)/沿线插入(C)/指定数值或参照(V)/切换类型(F)]:

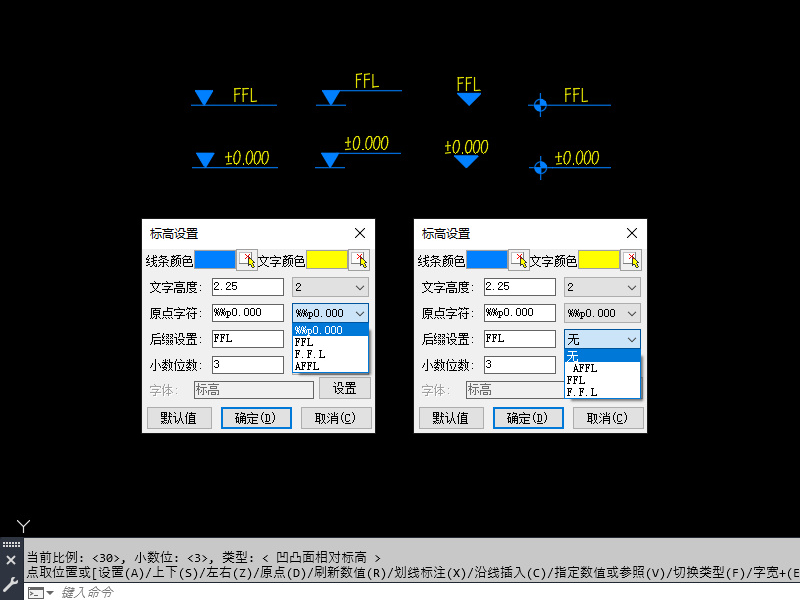

输入选项“a”：设置相关参数

要修改标高符号样式的话，可以打开”符号文件.dwg“文件修改（符号文件在配置文件夹中，也可以使用“ssy”命令修改字体和颜色）

可以重新定义原点:例如原点原来在点1的位置（图1）,输入选项“D”后,点取点2所在横线上的任一点,再输入选项“R”后,选取要更新的标高，会自动把标高的值重新调整正确

输入选项“s”：插入时可上下翻转。输入选项“z”可左右翻转，其他类同

BLM和LM生成的标高参数也是在bg里面设置。

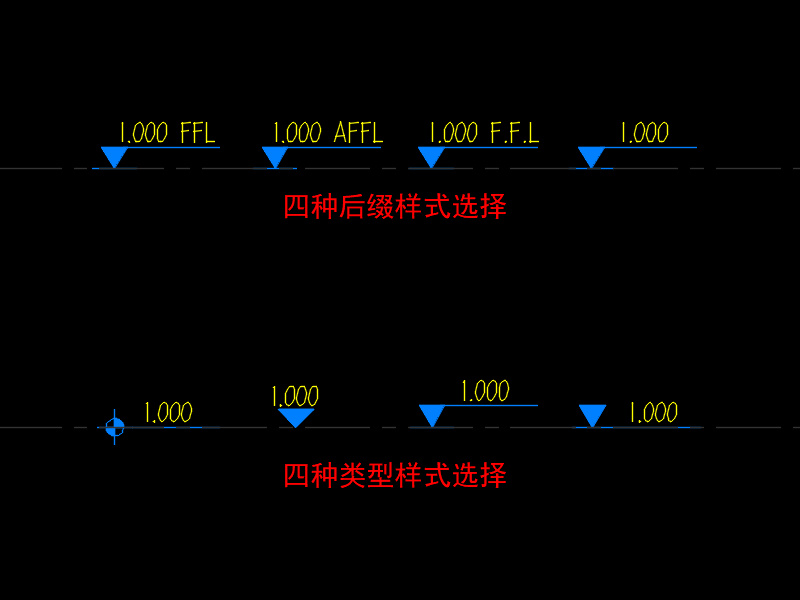

bg可切换三种样式，看提示F切换
