因为公司的材料编号样式均有差异，海龙为了实现100%配置用户自定义，可以做到允许用户修改成为自己材料编号的图例、颜色和图层。
一、修改材料标注样式★★★
二、改引线参数★
三、修改材料标注样式常见问题
四、备份配置（备份配置以及修改过的主材表）
操作细则
一、修改材料标注样式
因每个公司的制图规范不一样，材料标注样式大小，文字大小，引线等不一样，我们需要改成自己公司的规范。

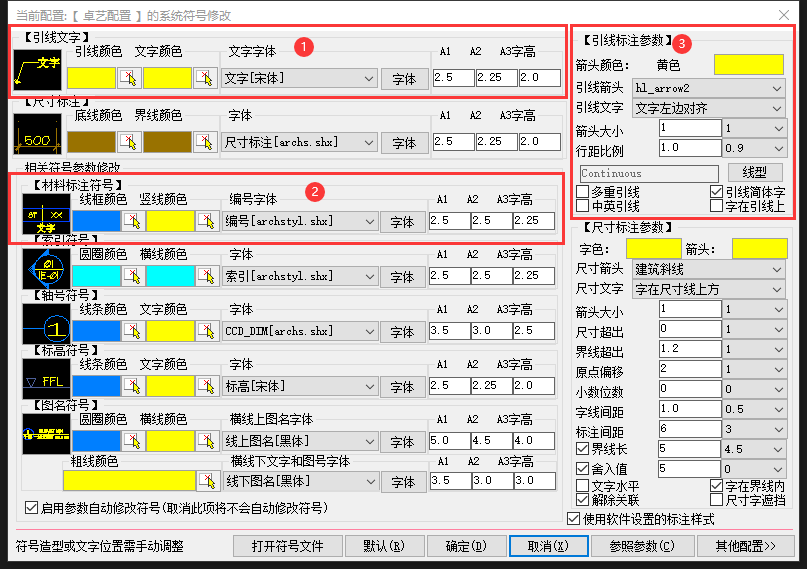

修改材料标注样式（命令ssy），我们需要注意三个地方的参数。如下图

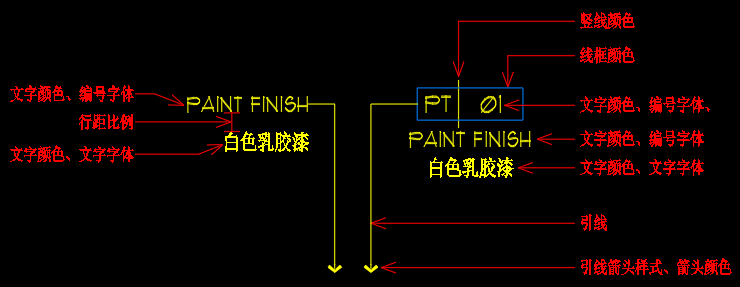

材料标注所对应的参数说明。如下图

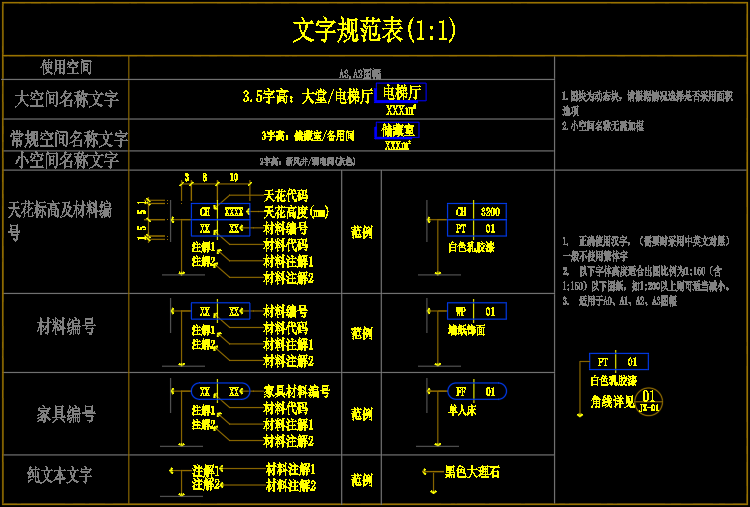

1.准备好自己公司的制图规范——材料标注规范。如图所示(注意：此图文字规范为A2-A3通用)
要求：1:1比例规范，并把块内图元改到0图层
说明：操作以“材料编号”样式为演示，天花标高样式、家具编号样式 的修改方法与材料编号样式一致
2.开始修改
→ssy
→打开符号文件

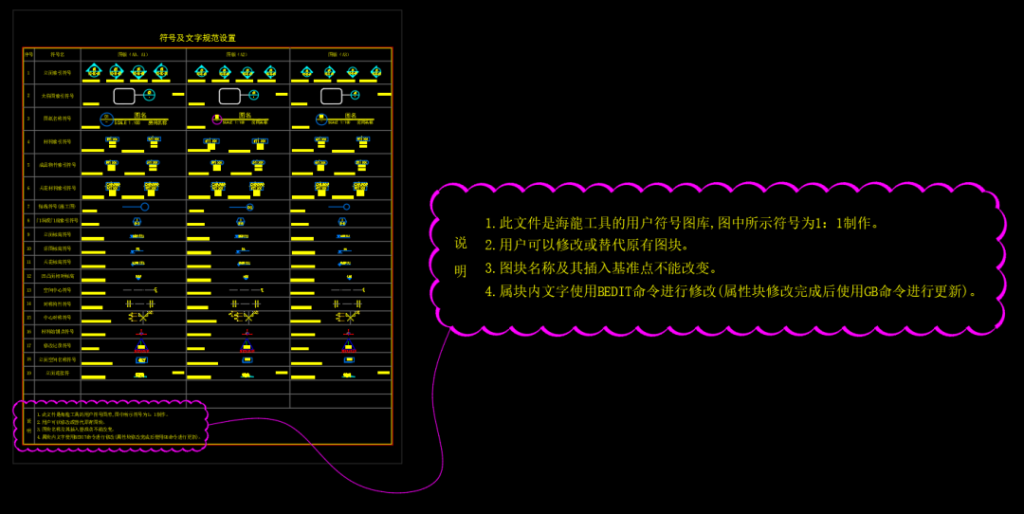

→先看一遍文件底下说明
3.找到对应的材料标注样式位置。分为A0~A1图幅，A2图幅，A3图幅使用的设置
修改ssy的参数，建议只留下一个测试用的CAD窗口，其余窗口都关闭

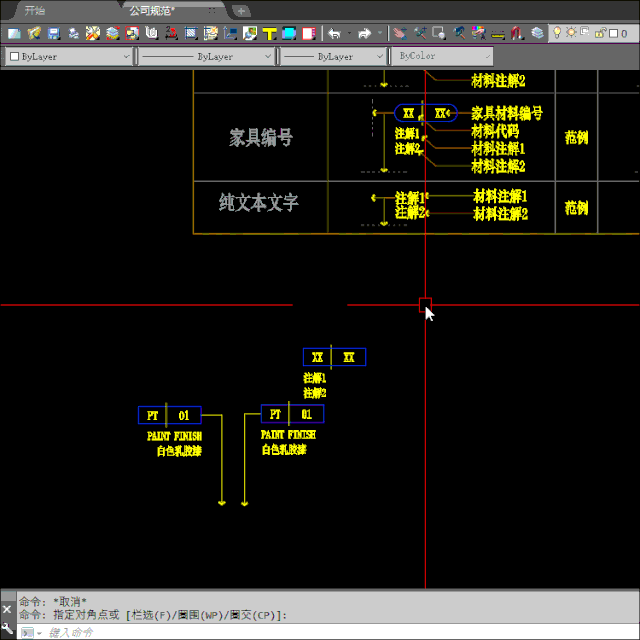

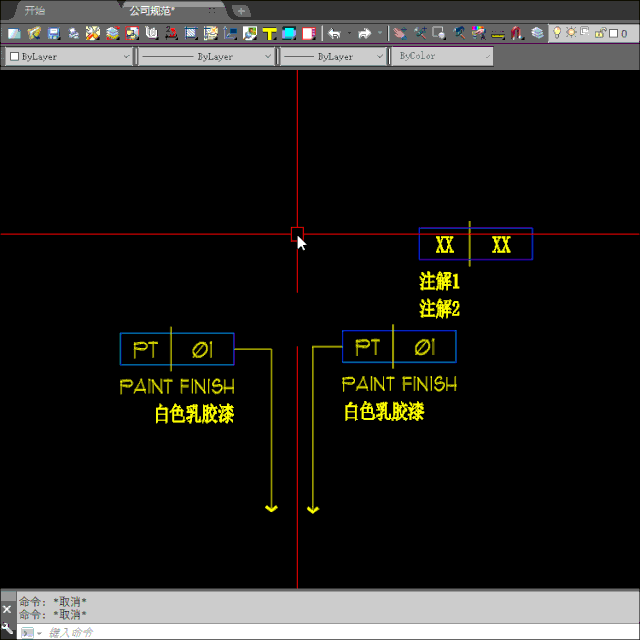

复制自己公司规范的材料标注样式
→ssy
→打开系统符号

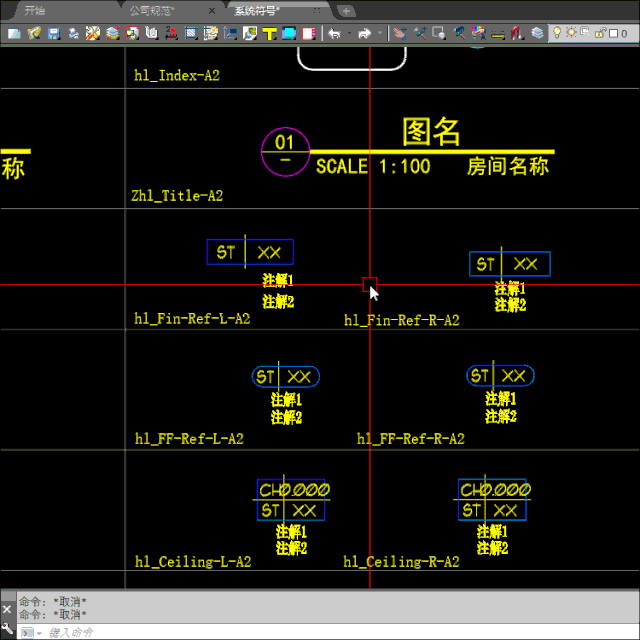

→找到对应图幅的的图块（以A2图幅修改为例）
→bed进入块编辑
→粘贴自己公司的材料标注进来并x炸开
说明：演示动图选择的图块名称为：hl_Fin-Ref-L-A2 ，名称中的 L 为左图块,图块基点在图块右边(材料标注图块分左右)
4.双击查看原海龙图块属性定义文本的：标记，提示，默认 这三个值，分别复制改的到自己的属性上来。
如下图操作
说明：每个属性文本都这样操作，因为海龙程序是读取这些标记值才能和dd里面主材表对应。

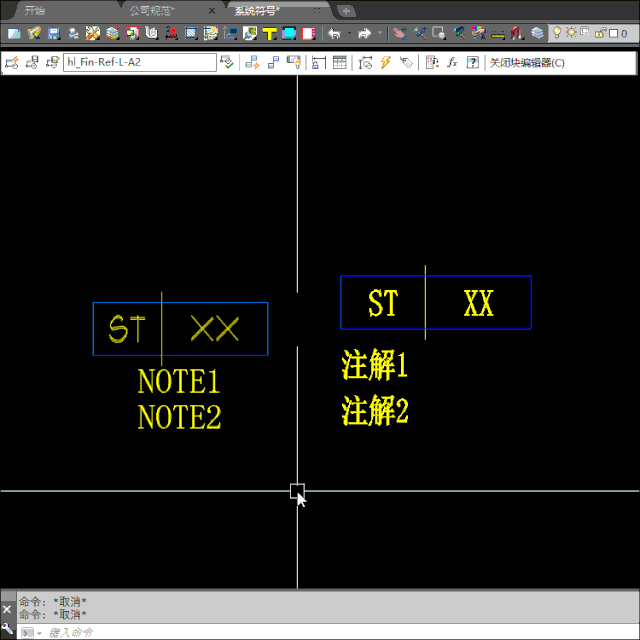

5.更改材料标注的文本对正方式

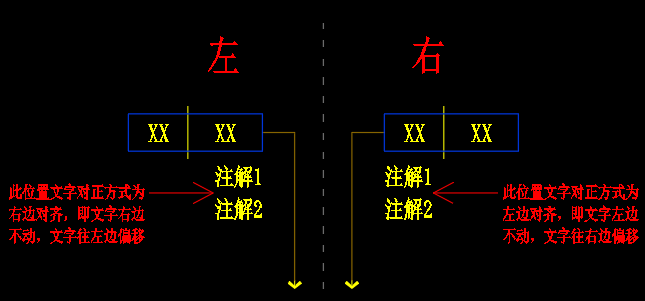

说明一：因海龙dd材料标注图块分左右区别，海龙配置为中间对正，公司规范的样式对正方式为：对正引线方向。所以我们要设置一下对正方式（具体以自己公司规范 为准）
如下图
说明二：因选择的图块为hl_Fin-Ref-L-A2 左图块，所以，我们把文字对正方式设置为上图中的左边说明的对齐方式
操作流程：
xx命令画一条辅助线
→选择文字按Ctrl+1或mo命令调出特性栏修改对正方式
→把文字挪到对齐位置
→删掉原海龙的图块
→保存并退出块编辑
→GB更新一下属性块
如下图

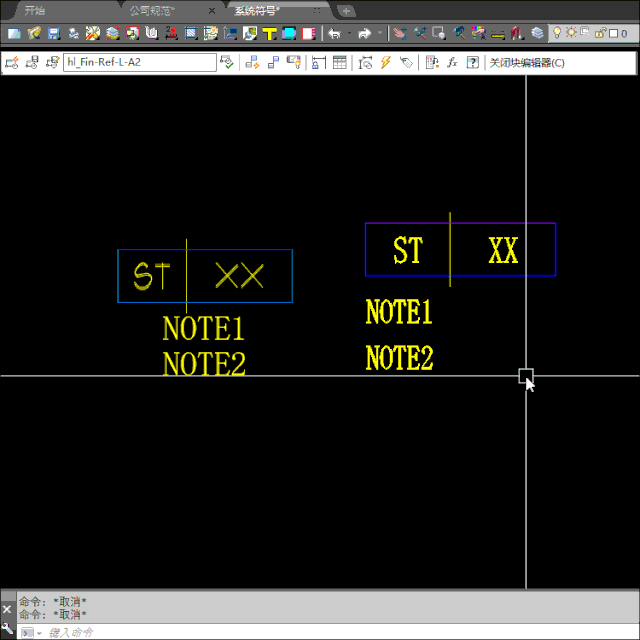

6.修改图块基点（文件底下的说明 第三点：图块名称及其插入基准点不能改改变）
说明：我们上面的操作是bed块编辑进去修改的，所以块名称并没有改变，而图块基点已经改变了，需要改回原来的位置。
如下图
ab改图块基点并GB一下文件
7.海龙材料标注图块分左右图块，上面3~6操作修改完成了左边图块。
我们需要继续修改右边图块。操作方法如上面一样。

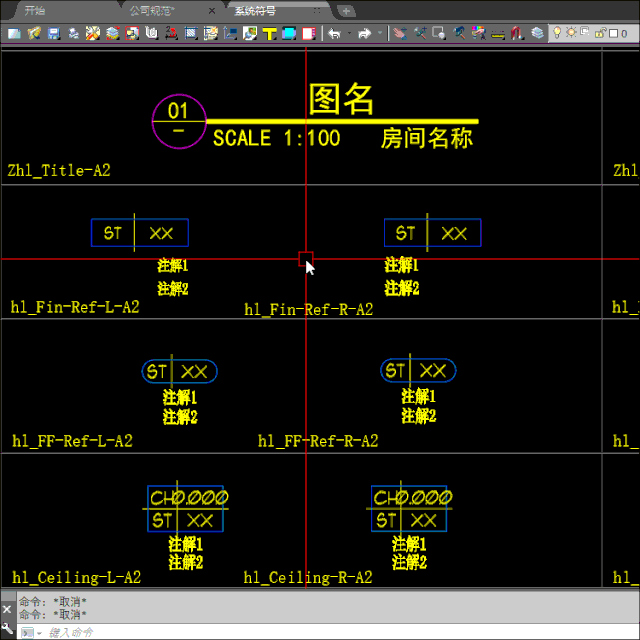

偷懒操作方式：因海龙材料标注左右图块除了图块基点和图块名称不一样外，里面的文字内容参数一样的，所以，我们可以这样操作
删掉：hl_Fin-Ref-R-A2 右图块
→PU清理文件痕迹
→复制一个左图块过来
→AB命令把图块名称改为：hl_Fin-Ref-R-A2 并点击改单个图块名称（注意是改单个图块名称，因为左右图块名称不一样）
→AB命令改图块基点（改回原基点位置）
如下图
8.因材料标注样式分左右图块，块内文字的对齐方式不一样，我们需要修改一下右图块hl_Fin-Ref-R-A2 的文字对齐方式为左对齐。如下图
09.改好了样式，我们需要更改一下字体、字高、颜色等参数设置（用Ctrl+1或mo特性面板查询自己公司规范的参数）
- 说明：卓艺规范材料标注图块的参数为：
- 线框150号色
- 竖线2号色
- 字体为宋体
- 编号字高2.5
- 文字字高为2.25
- 字宽为0.8
如下图
二、改引线参数
1.修改DD材料标注引线参数(以自己公司规范为准)
说明：卓艺规范引线参数
如下图
2.自定义修改引线箭头
因每个公司制图公司规范不一样，引线箭头样式可自定义

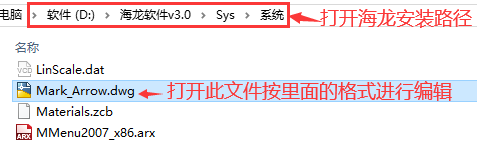

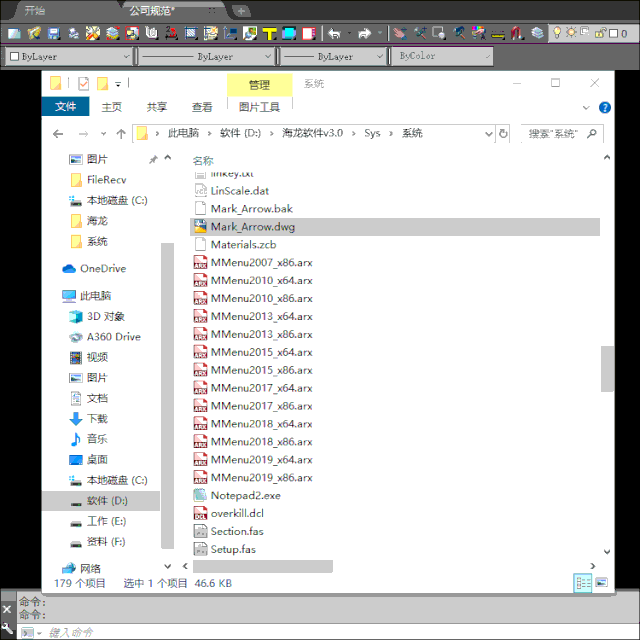

打开尺寸箭头放置的CAD文件：D:\海龙软件v3.0\Sys\系统→找到并打开 Mark_Arrow.dwg 文件（注：此文件与尺寸标注箭头修改为同一个文件）
编辑操作流程：拷贝/写入自己的箭头图元→设置到0图层随层→b命令建块→ab命令修改图块基点以及图块名称→保存文件并关闭→编辑好后可在ssy命令的尺寸箭头里面找到自己编辑的箭头图→确定→使用dd材料标注命令测试一下
如下图
三、修改材料标注样式常见问题
01.设置好自己材料标注样式文件后，插入的还是原来的材料标注样式解决方法
原因：当前文件在修改材料标注样式前dd标注了材料，有同名块了，后来dd标注的显示为前图名的图块
解决方法①：在新建文件操作dd命令
解决方法②：当前文件把之前dd的材料标注全部删掉后，PU清理文件，再Tdd标注修改好的样式
解决方法③：当前文件，AB命令把之前dd标注的样式随意更改一个块名→改所有块名→PU清理文件→再dd标注修改好的图框
四、备份配置（备份配置以及修改过的主材表）

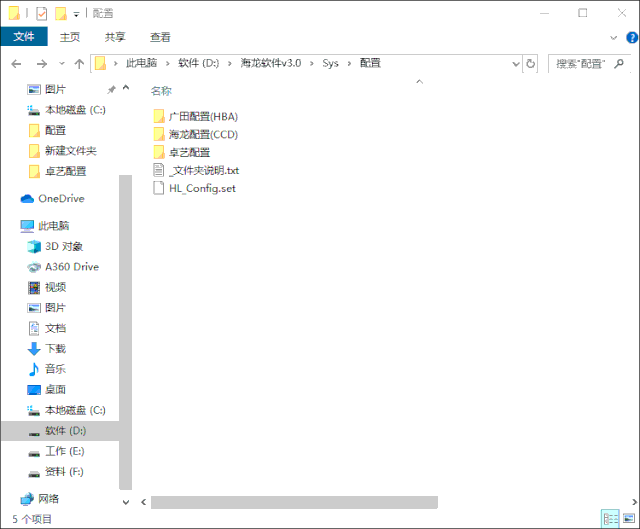

(在配置的最佳状态时候备份配置，也可以在未来随时替换因为修改错误或者系统崩溃的配置；建议上传百度云，可以在你忘了带配置的时候随时可以下载)
总结：材料编号的内容比较多，样式的自定义修改是难点。有不清楚的可以QQ售后群提问，或者让售后树哥老师为您远程。
