一.施工图与石材干挂节点：干挂石材的画法是施工图晋升到更高层次必须掌握的施工图阶段。在互联网不发达的时候，很多施工图老前辈需要去到现场了解参透实际构造，才能准确的掌握石材单挂的节点。然而到了信息化时代，网上爆炸的信息量让有的人在了解石材节点的路上求到真知，也有人误入歧途。海龙售后群活跃的小伙伴经常问树哥如何快速掌握石材节点绘制？好，我们且往下看。

二.功能介绍：
GGS干挂石材剖面，通过绘制轮廓线或者选择轮廓线快速生成横剖竖剖石材剖面节点。囊括施工图深化图纸里面最常见的常规石材干挂画法和背栓式石材干挂。

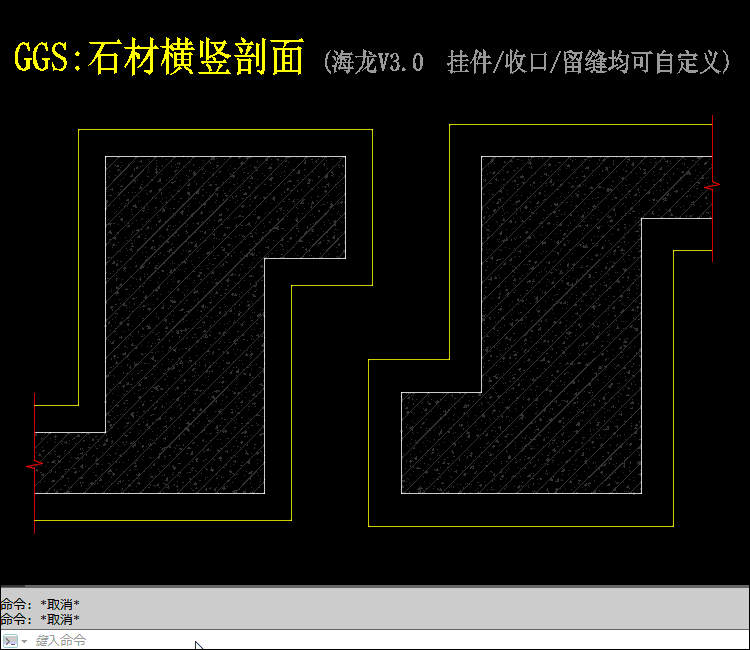

三.操作过程动态演示：

四.操作详解

01.快捷键命令:

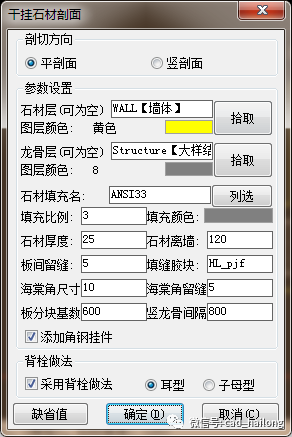

GGS→跳出操作面板

02.选择剖切方向:

也就是俗称的“横向剖面”（剖切方向与地面水平，绘图视野从上往下看）

也就是俗称的“竖向剖面”（剖切方向与地面垂直，绘图视野从侧面平看）

03.参数设置

A.石材图层（即石材剖面线）

●点“拾取”，选中即可快速把图层名称以及颜色自动导入

●如果图层名称留空，则出来的石材剖面线会自动随“当前层”的图层名称和颜色

B.龙骨图层（即钢材挂件结构，此项建议图层归到系统细线层）

●点“拾取”，选中即可快速把图层名称以及颜色自动导入

●如果图层名称留空，则出来钢材挂件结构会自动随“当前层”的图层名称和颜色

C.石材填充名称：点“列选”可自定义您需要的石材填充样式（默认ANSI33）

填充比例：可用户自定义

填充颜色：可用户自定义

D.石材厚度：即干挂石材选用的厚度

●科普：石材角钢干挂，石材厚度25；大规格石材造型/石材外墙干挂，石材厚度30~50；石材地面湿贴或者墙面湿贴，石材厚度20）

E.石材离墙：石材造型完成面线与墙体结构的距离

●科普：

紧凑型最少80mm，通常采用镀锌方通作为竖向主龙骨，镀锌角钢为横向次龙骨

常规干挂100~120mm，通常采用镀锌方通/槽钢作为竖向主龙骨，镀锌角钢为横向次龙骨

架空造型120~200mm，通常采用镀锌槽钢作为竖向主龙骨，镀锌角钢/方通为横向次龙骨

如设置120，尺寸表示如下图：

F.填缝胶块:两块石材间拼接填缝用的胶块，如图示：

如您需要修改此填缝胶块的样式，请按照下方引导操作：（此样式为标准样式，没特殊要求不建议改）

海龙软件\Sys\系统→找到“zhl.dat”文件→把后缀“.dat”改为“.dwg”→打开刚调整好的“zhl.dwg”文件→用az选择易随便选中一个图块，在过滤条件中只勾选“图块名称”复制”hl_pif”，找到填缝胶块→选中此块输入bedit进入此图块的块编辑器，等比例换图块样式，保存关闭→把“zhl.dwg”文件的后缀“.dwg”改为“.dat”→修改完成。

默认填缝胶块在系统文件中如下图：

G.固定参数设置：如下图

• 海棠角尺寸：
  下图A，两块板材阳角拼接收口，可设置0
• 海棠角留缝：
  下图B，拼接内部是否留缝并加上填缝胶块，可设置0
• 板间留缝：
  下图C，两块石材的拼接留缝，可设置0
• 石材离墙：
  下图D，上文有详解
• 石材厚度：图示E位置，上文有详解

  H.板分块基数：单段完成面线段数值，如需要等分分块，会大于如超过您设置的数值

J.竖龙骨间隔：输入数值调整竖向龙骨的疏密程度

K.是否添加角钢挂件

●勾选：则绘制石材剖面+钢材等内部结构

●不勾选：则绘制石材剖面，这里树哥给大家延伸下“不勾选用法”，可快速得到石材分块/海棠角收口以及石材填充，化繁为简，如下图：

04.背栓做法

石材干挂技术有很多种，常见的针销式/蝴蝶式（俗称上下翻。两头翻式）/捍接式(即“丫”，型件，俗称“焊接头”)/背栓式/背挂式。

咱们海龙GGS命令绘制出来的图纸，一个是工地上最流行开槽安装的蝴蝶码干挂件石材挂法，第二种是幕墙常使用的耳型挂件或子母型挂件的背栓式。

蝴蝶码干挂件石材挂法：

图纸表达如下

施工现场如下图:

背栓式挂件石材挂法：

石材背栓干挂法是背栓五片式或环状扩压环膨胀与石材板柔性连接，具有更好的抗震性能。背栓式石材干挂件的承载能力高于传统做法。且石材板成孔质量好，工厂化施工程度高，板材上墙后调整工作量少，可提高现场安装进度。

（想了解更多的可以百度搜索“石材背栓干挂法”）

A.背栓石材干挂，耳型挂件，如下图：

B.背栓石材干挂，子母型挂件，如下图：

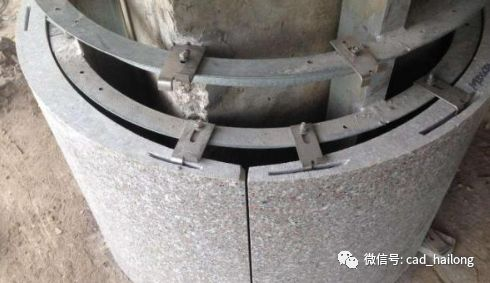

施工现场如下图:
