拆建墙体CQ

命令：CQ

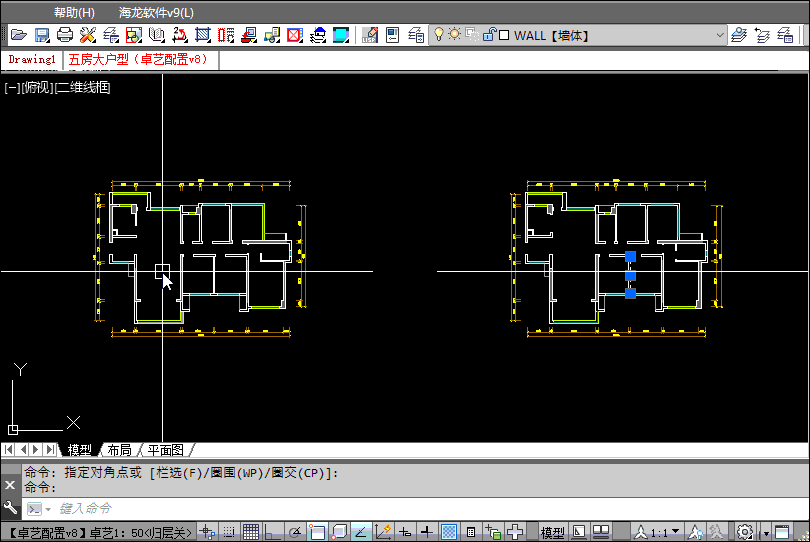

功能：框取原始结构和改造后的平面后，绘制“拆除墙体”和“新建墙体”的图纸

建议两平面横向放置并且间隔建议6000mm以上，打叉点为对齐基点

记忆：“拆墙”拼音Chai Qiang的首字母CQ

版本：以下视频及图文适用于2024.06之后的海龙V9，其他旧版本不适用

教学视频

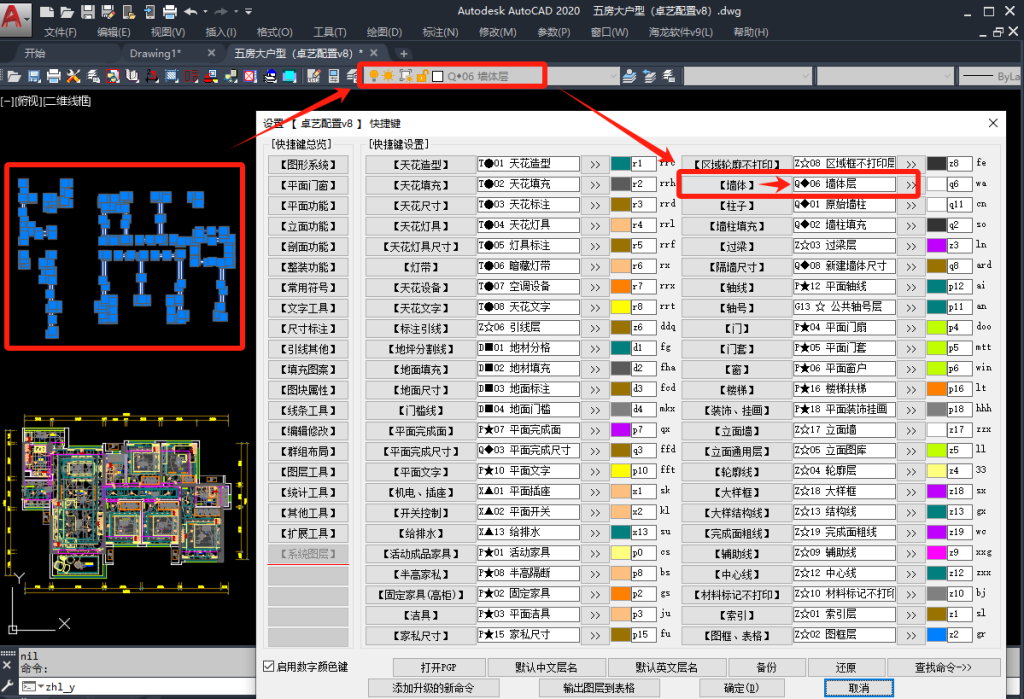

“墙体”与系统图层【墙体】设置的图层保持一致，在“用户配置”下的系统图层

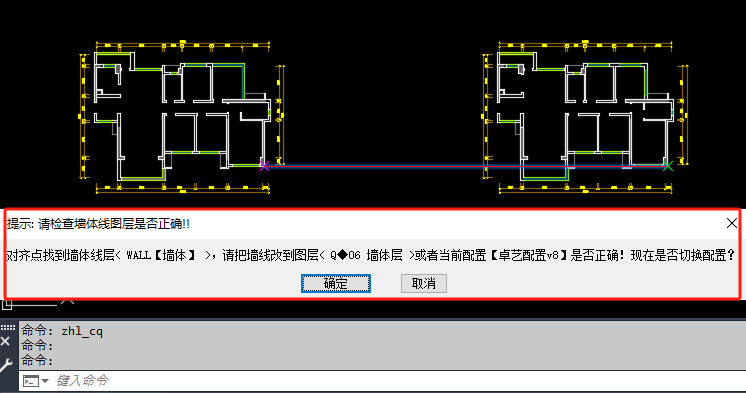

假若图层不对，则会如图提示，“确认”或输入CG可切换配置

若配置正确，但墙体图层不对，如图快速归系统层操作：

选中拆建部分墙体，输入D独立图层，选中所有需拆建墙体，输入Y，点击【墙体】即可实现归墙体系统层

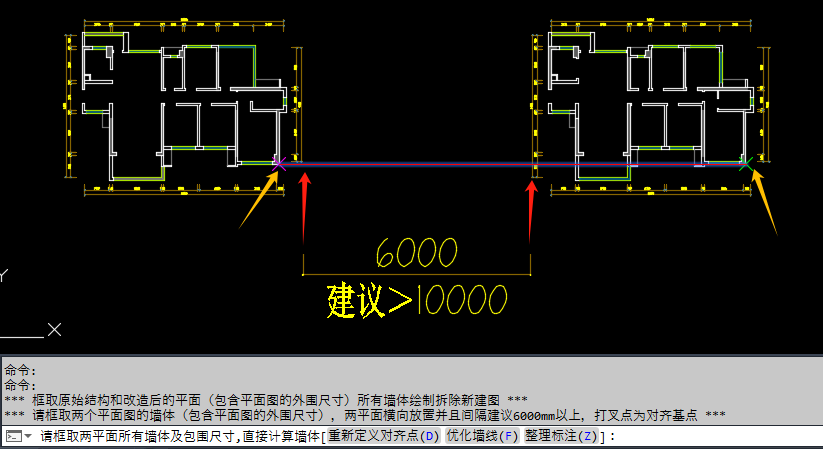

二、左右两个平面图横向净间距并且超过6000距离，树哥建议10000，对齐基点须同一位置

（否则系统可能无法分辨出这是一份还是两份图纸）

必须要素不可或缺，影响要素可以不要，但是如果“有”，会让图纸更加科学和完美，满足用户的预期，供参考：

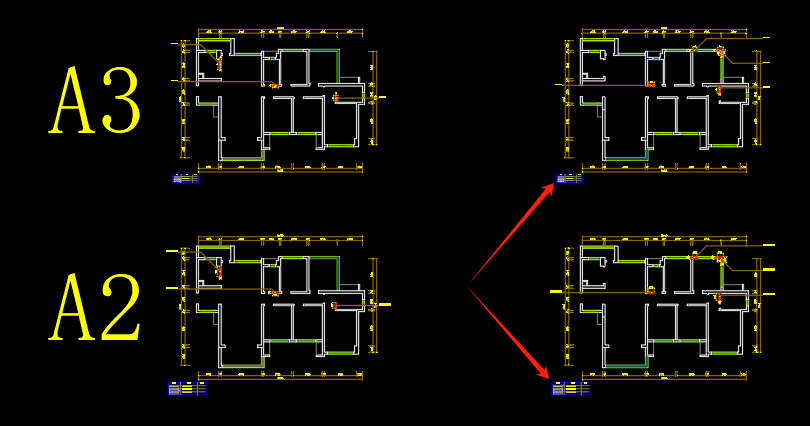

01、系统图框：TK1选择的图框样式，海龙会针对不同的A1/A2/A3图框，智能算出最佳比例，生成最佳图例

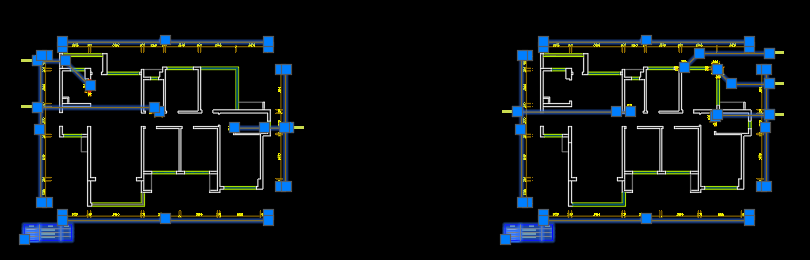

02、外围标注：海龙会自动识别有外围尺寸的最终范围，生成后的“拆建墙图例”和“引线”会更加合理

生成图纸前，生成错误可〖操作命令〗优化，以及错误原因：

生成图纸后，图纸的优化和整理命令：

墙柱等非拆建的墙体，可另设为“原始墙柱”等非系统图层，还可AB组建图块（目的：简化墙体，减少出错）

简化图纸，可单独选部分“外围标注”和“墙体”，D独立图层后，再CQ拆建墙
