BLM-墙体墙剖

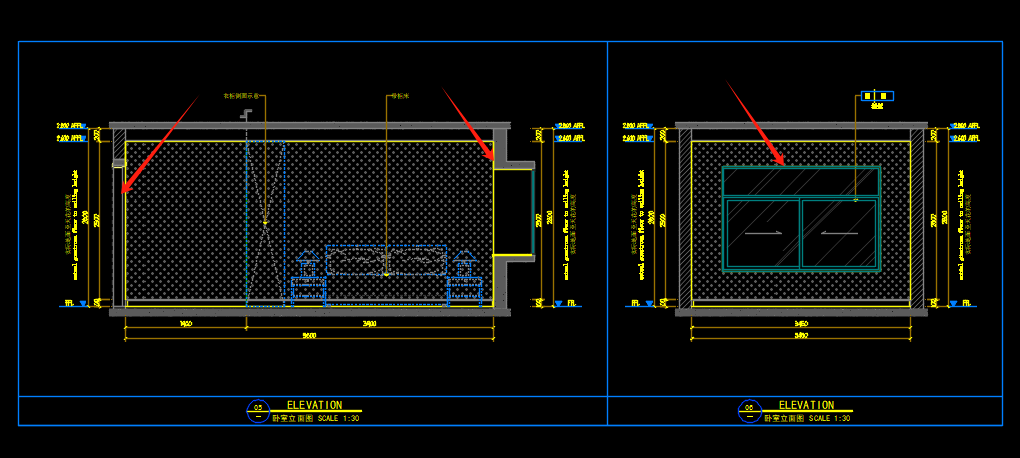

生成墙体剖面的原理

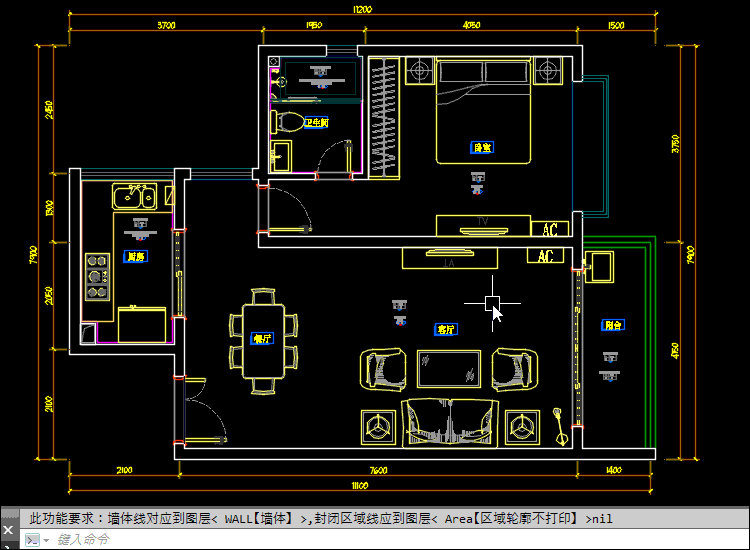

BLM一键全图立面，在运行过程中会自动读取“区域轮廓线”剖切范围内的墙体属性，从而智能的生成对应的的剖面墙体，例如门扇墙剖、墙体墙剖、凸窗墙剖、平窗墙剖

图文教程

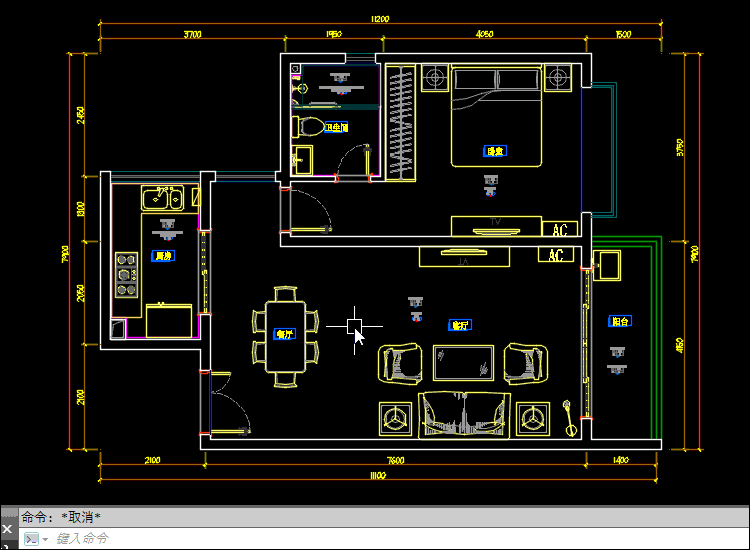

01.剖切范围如何定义门、窗、墙的位置

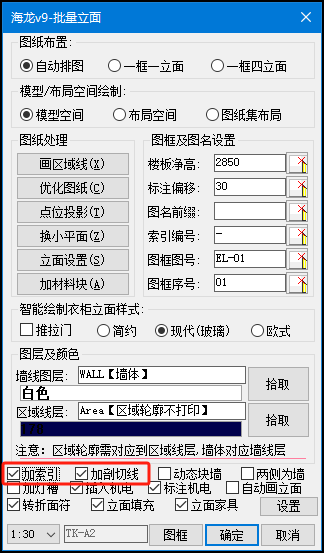

我们输入BLM，在设置这里勾选“加索引”和“加剖切线”，海龙生成的立面的“墙剖”就是识别此处的数据生成

02.门、窗、墙、凸窗的要求

当然如果是用mm生成出来的图块自然最好，因为这样除了生成剖面墙剖，立面还能生成立面图的门窗的立面造型

其中凸窗必须用MM生成墙剖才会正确，因为涉及到凸出多少，散的话无法体现是凸窗，或者会和完成面形成冲突

如果仅仅是生成墙剖，则“门、窗、墙”，那只需要三者的图层保证即可，也就是说三者非图块，即便是散的也可以

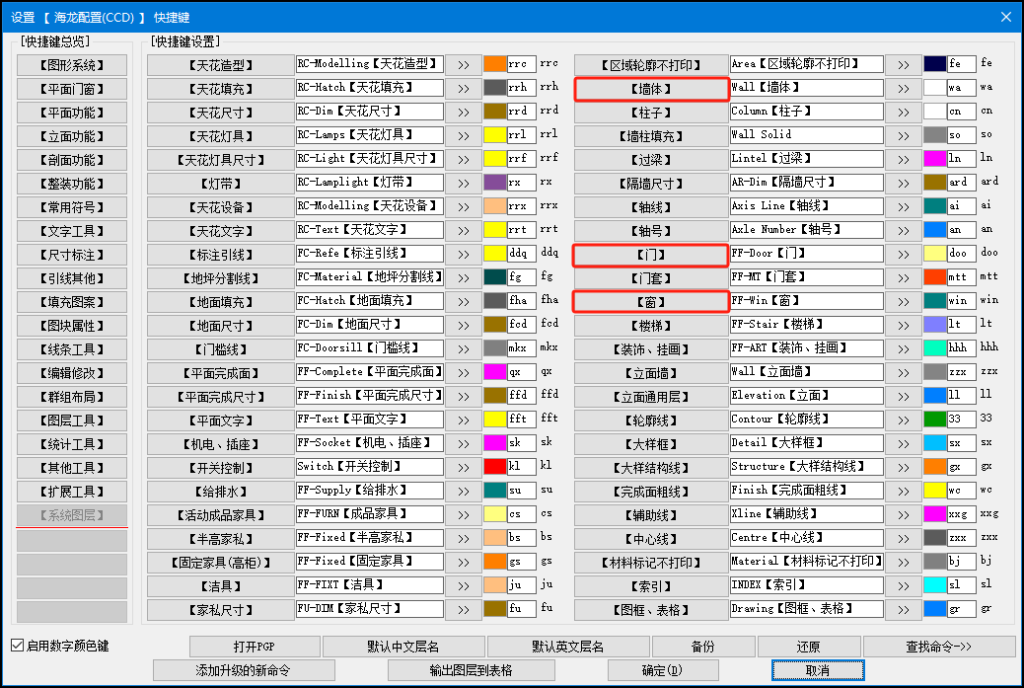

唯一的要求是他们必须在Y图层指定的“【墙体】系统图层”、“【门】系统图层”、“【窗】系统图层”。
