BLM-轻钢龙骨

BLM这里讲的轻钢龙骨，指的是一键全图平立面中，由海龙系统根据用户设定自定生成的“平板天花轻钢龙骨构造”

简言之，天花有造型的不适用；反之，对于平板天花造型常用于的工装等平板空间，非常适用，极大的提升效率

图文教程

生成轻钢龙骨定义入口：

一、BLM命令面板中的“立面设置” 二、LM命令面板中的“设置”

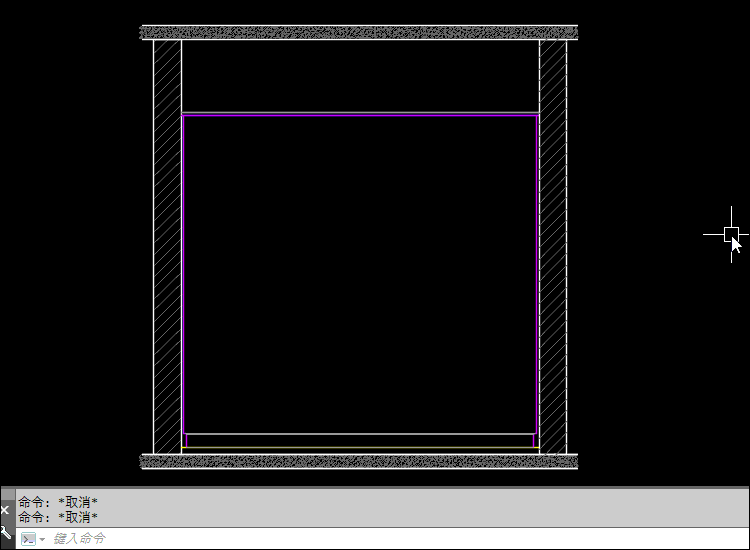

如图勾选即可：

BLM生成的天花轻钢龙骨是平板造型，且基材不包含填充细节。

我们也可以选择先不生成，等绘制好立面后，后期用几个非常好用的“天花剖面”和“轻钢龙骨”命令尽心该补充

适用区域：有简易天花造型轮廓PL线

生成效果：智能处理PL线生成天花造型，自动优化暗藏灯槽和龙骨之间的关系，可设置生成后删除旧轮廓线，最后细部调整即可

适用区域：天花设计构造明确的空间

生成效果：先生成组合天花详图，再通过SV拉伸（填充也可拉伸的超级拉伸）纵深的尺寸，还有天花收口细节（凹槽或者石膏线）即可

适用区域：适用于各种角度的两点平板天花剖面

生成效果：无边木龙骨，三点绘制石膏板天花剖面，无需担心卡的问题。可设置单层/双层石膏板，另外石膏板可以设置成线性填充

适用区域：闭合空间或两点生成的天花造型

生成效果：有边木龙骨，生成双层天花石膏板（含填充）+轻钢龙骨，龙骨是动态块，可以切换不同的龙骨样式

适用区域：闭合空间或两点生成的轻钢龙骨

生成效果：适用于天花造型和基层绘制完成后，使用此命令
