BLM生成出来的家具电器，海龙可以实现“智能匹配”以及“精准匹配”
当用户没有做“精准匹配”所需的图块图库时，海龙会自动启用“智能匹配”，在AA系统图库的“立面图库”中，抽取尺寸接近的同类家具电器图块生成。

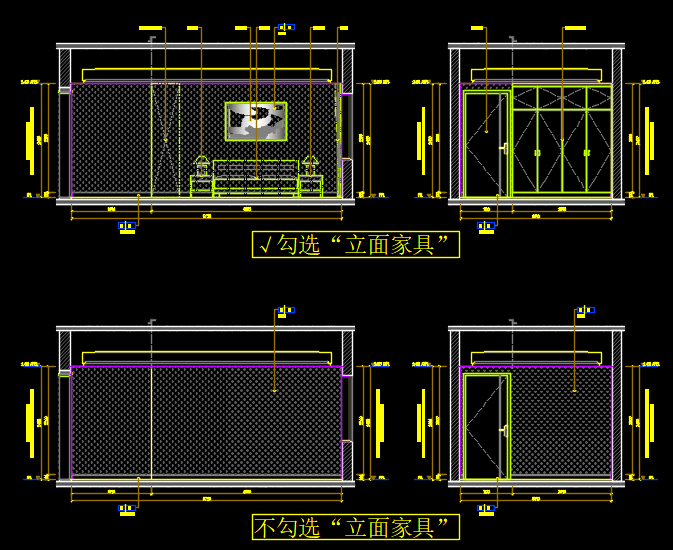

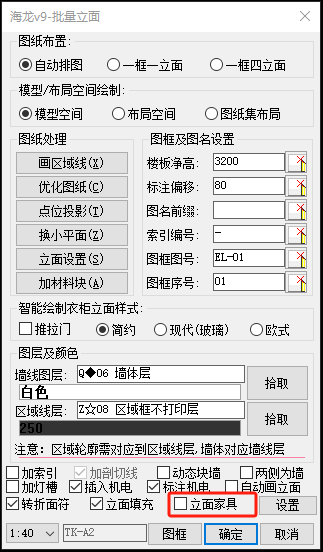

左图设置“立面家具”的开关，右图为是否勾选立面家具的效果对比
模糊匹配关键词：平面图块包含关键词即可，例如：沙发、书柜、餐桌、灯……
模糊匹配词库：无精准匹配图库时，海龙在系统词库搜索包含“立面”的文件夹，找到关键词图库，匹配适合尺寸图块，并智能生成

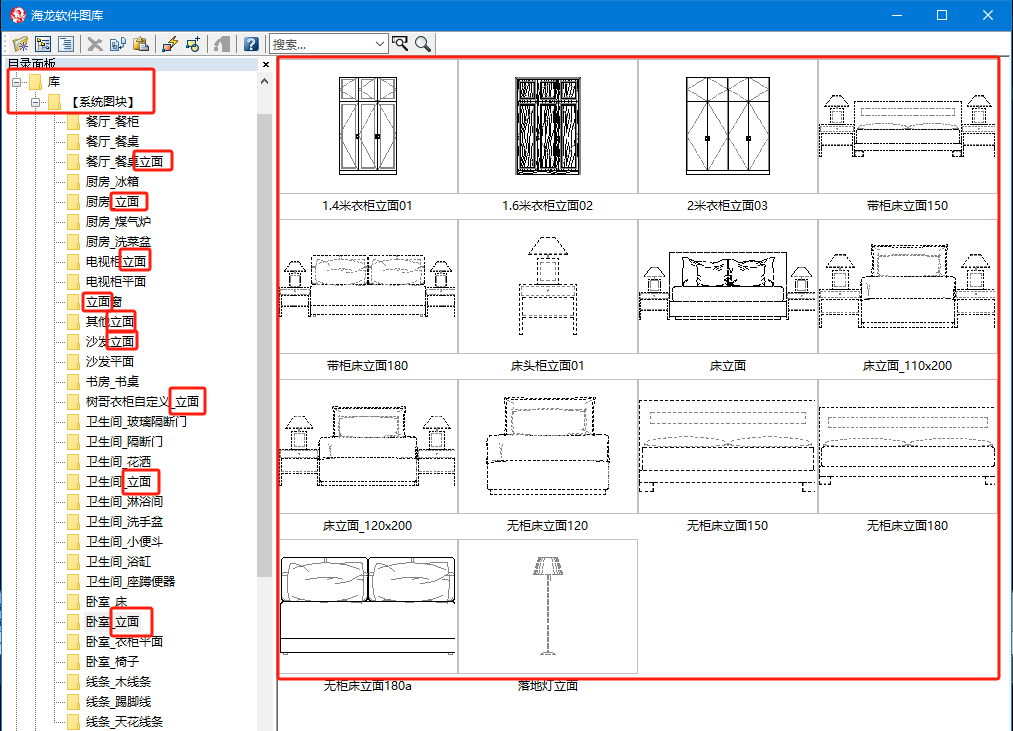

用户应该去增加并丰富《海龙软件》\Sys\图库\【系统图块】里面的立面词库，将目前海龙默认的一些图块换成自己常用款式
包含了这些图块，在非精准匹配的情况下，将触发智能模糊匹配生成立面家具灯具立面图，为你的施工图增添光彩
精准匹配条件：对于用户常用的平立面图块组合，可做成精准组合并入库
例如：“1.5米床平面01”和“1.5米床立面01”、“吊灯平面01”和“吊灯立面01”
在海龙AA“系统图库”建立一个文件夹，用来专门放置对应的平立面图块，例如衣柜、沙发、书柜等等
文件夹命名要求：XXX立面
例如：树哥衣柜自定义_立面（“立面”必须要有，海龙是通过立面二字自动给你找到精准图块）
01.先做好“平面”和“立面”的对应图块，准备好命名规则

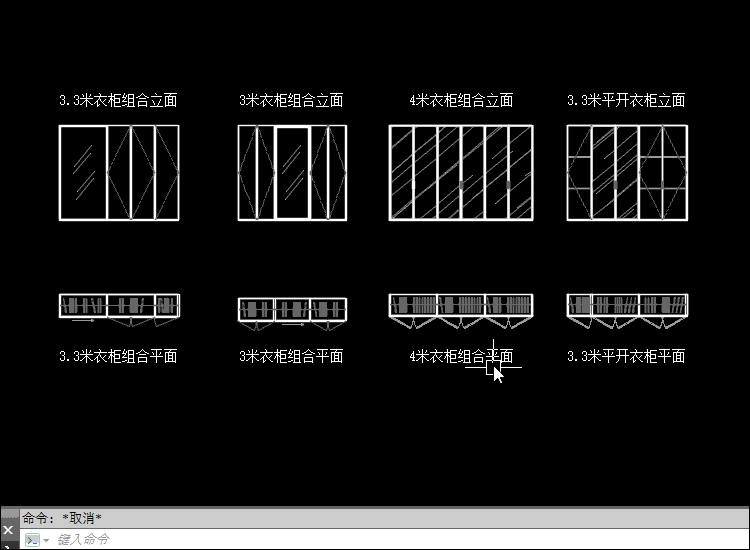

02.B建块（扩展提示栏“分批组块F”），也可单个建块命名
CTRL+C复制文本名称后，AB更改块名称，保证名称一一对应即可（非常重要，图块不对应，则无法生成对应立面图块）
03.批量修改块基点：平面以靠墙中心点为基点，立面以靠近地坪线为基点（非常重要，否则做出来的衣柜位置是不对的）
04.AA导入指定的自定义图库

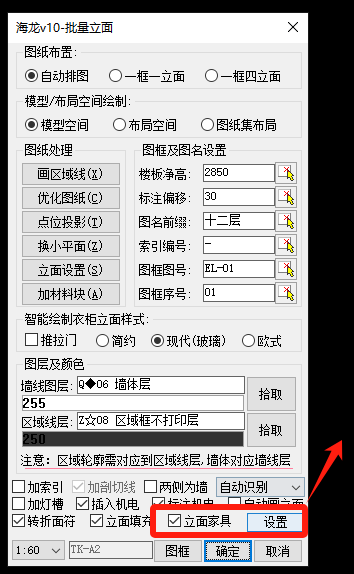

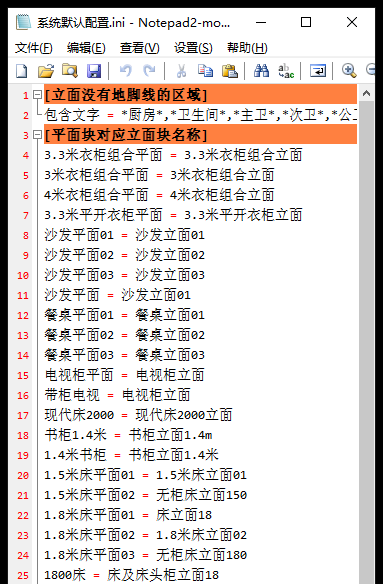

BLM，点设置，将一一对应的平面和立面按照格式复制上去（切记等号要复制而不是自己输入）

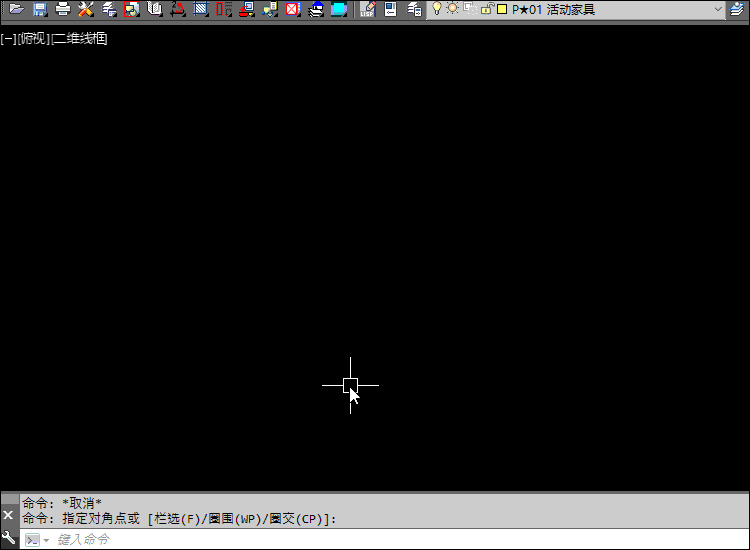

绘制一个10×4米的矩形，用y命令将其归层到“区域轮廓层”，然后分别AA插入衣柜平面
最后BLM批量生成立面
