BLM- 卫浴立面

卫生间立面的有两种绘制方法

第一种是BLM自动生成（平面卫生间图块符合规范即可）

第二种是后期绘制，生成卫生间快速绘制立面命令WL，淋浴隔断命令GD

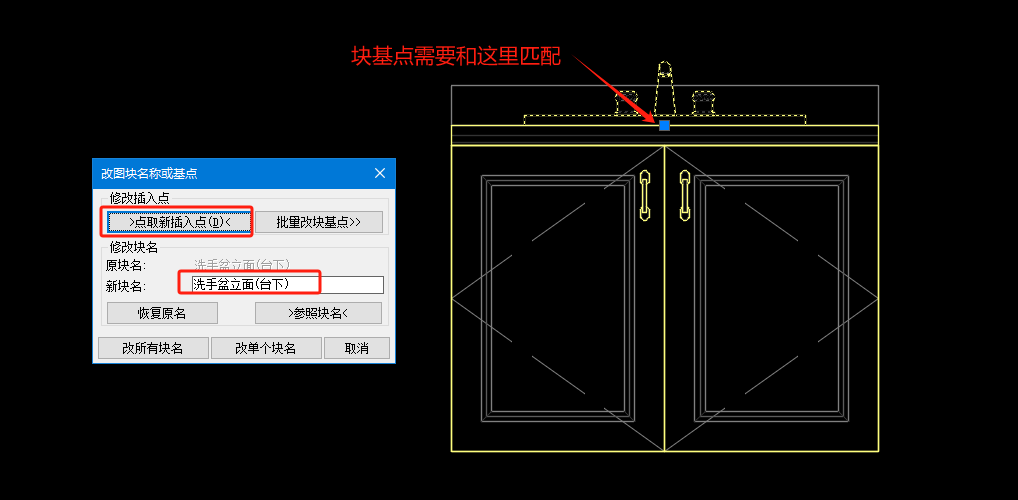

卫浴立面其中的“洗手台立面”“马桶”“玻璃隔断”“花洒”等等立面图块，需要满足图块名称以及图块基点的两点要求

则可以根据【智能匹配】【精准匹配】为我们生成全图立面。自定义“卫浴图块”，点击下方左图

立面的材质无填充、单填充或双填充，点击下方右图学习

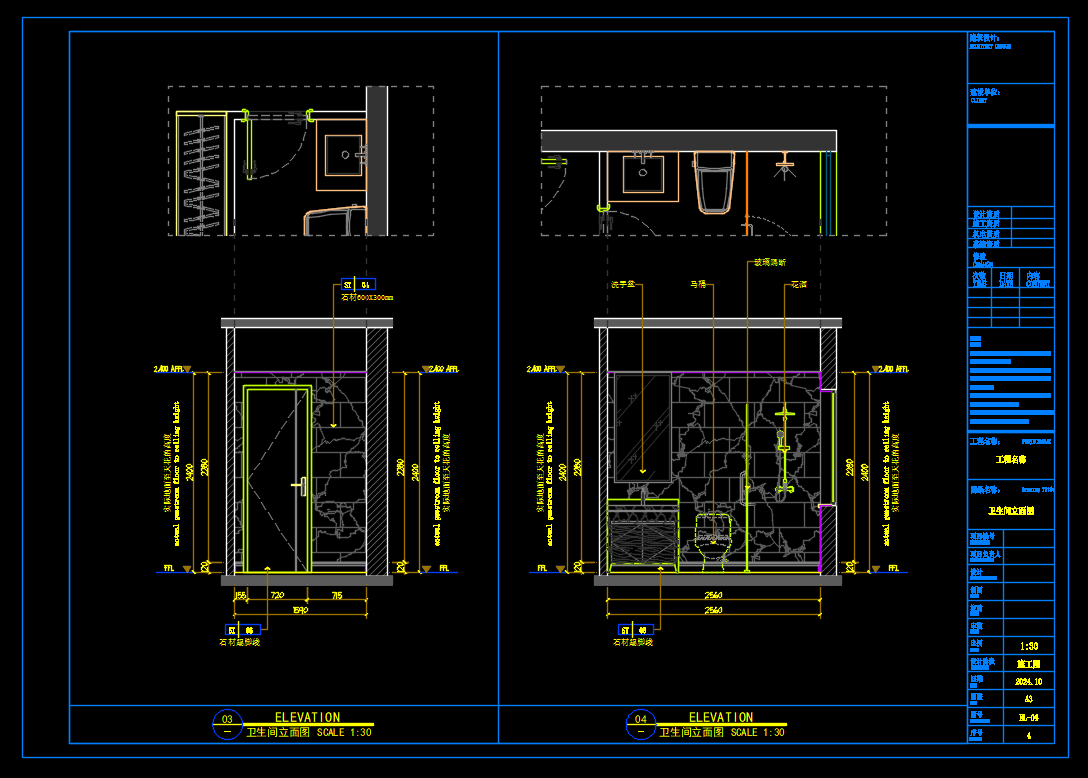

如下图，具备“区域线”之后，只要图块满足了“名称”和“块基点”的前提下，BLM生成卫浴立面非常轻松

（增加“立面材质标记块”可以锦上添花）

这里再延伸一下，如果需要卫生间立面生成给排水的点位和插座点位

在BLM之前，对平面进行下给排水定位pss操作即可

配合WL的常用命令：XX竖向辅助线，ZZ两点中线，DC标注，DQQ总标注，DS标注对齐

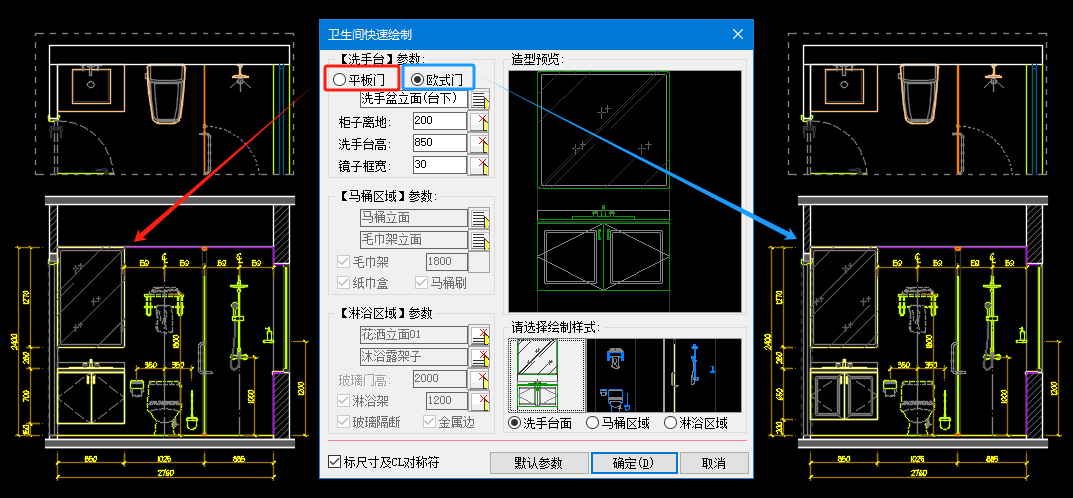

洗手盆可以设置简约平板或者欧式门，柜子距离地面的高度，洗手台的高度，镜子的边框宽度

马桶的立面图块款式可以自定义，毛巾架的图块和高度，纸巾盒和马桶刷可自定义

淋浴的花洒，是否要玻璃隔断，是否要金属边，淋浴架，根据需求设定即可

类似可以替换的图块，请参考下方原有的图块的块基点，再用自己的图块入库并替换

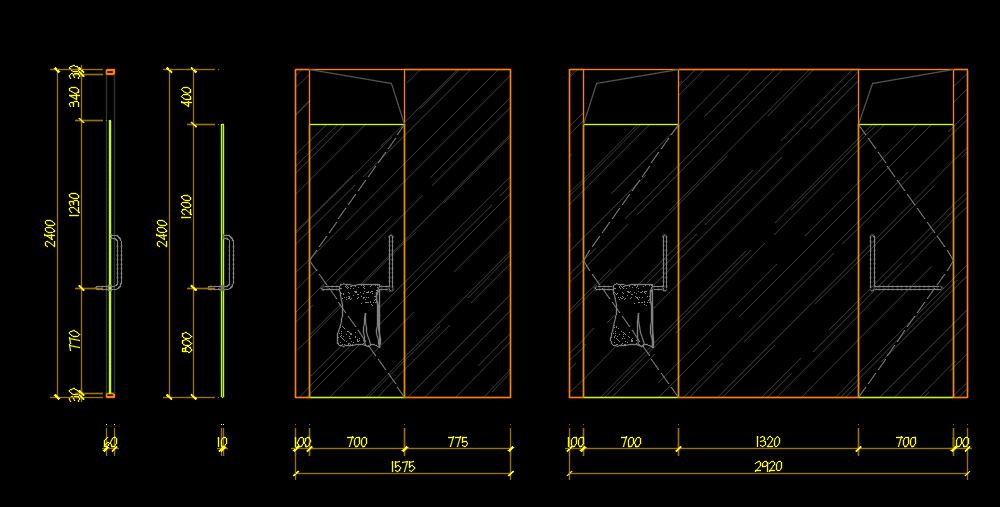

根据隔断的布置方式选择，可以生成以下几种模式

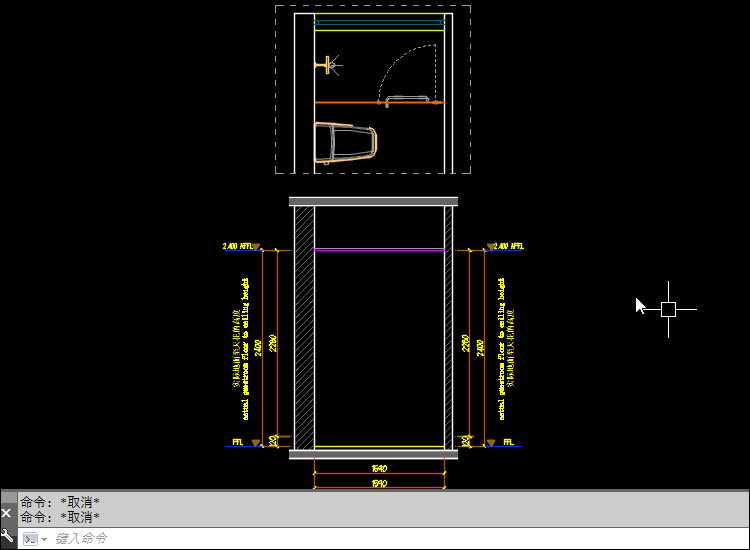

动态操作演示：
