弧长标注DAR

命令:DAR

功能:弧长标注

记忆:英文标注_弧线“dim_arc”字母组合

图文教程

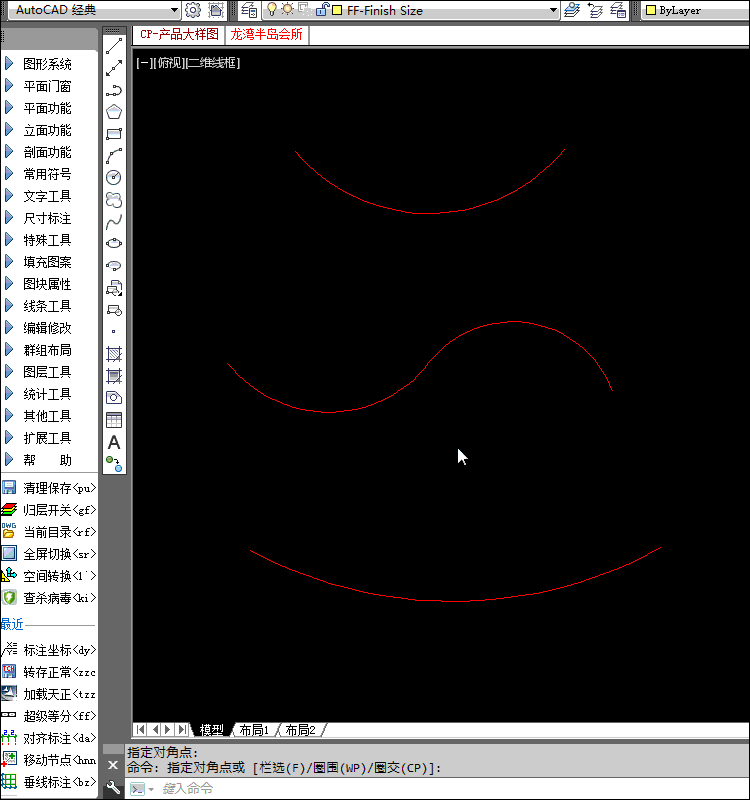

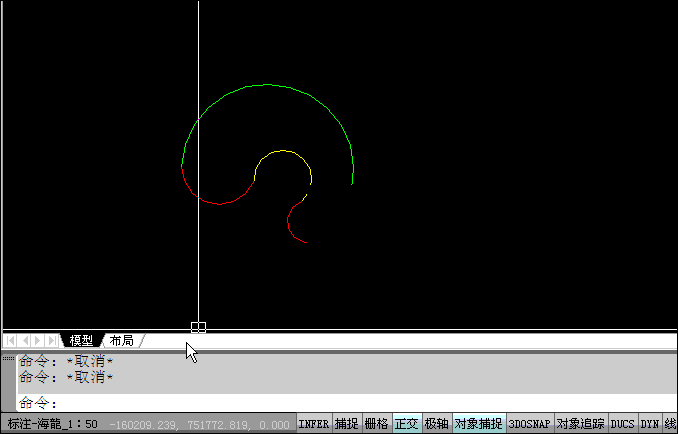

标注弧线的长度

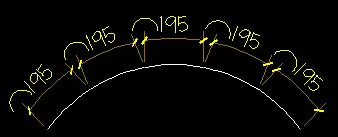

创建【圆弧】尺寸标注 ***进行标注样式为命令:请再点取标注点[或输入等分段数(负数为等分合计)]: 5

v如果在确定第二点时,不点取点输入数值会自动对标注进行等分

输入负数值时会自动修改标注值为

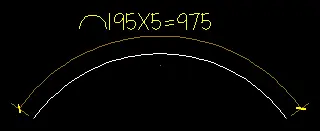

指定尺寸线在标注界线内时将会自动断开标注
标注文字重叠时将会自动避让
标注比例与出图比例有关(命令DE设置比例,命令SSY设置标注参数)

【细节提示】

按命令栏提示操作
