插入图框TK

【命令功能】

命令：TK

功能：插入图框

记忆：“图框”拼音首字母

教学视频

【操作应用】

图框说明

图框是施工图除了用于检索类别/位置/比例等图纸信息，同时也是一个公司形象的窗口。在CAD制图中，图框要么1:1布置在布局，要么在模型根据比例缩放。后续出图的时候还要进行图名、图号、序号等属性需要编排。

这里讲下海龙TK图框功能，怎么做到用户自定义导入，并且可根据需要的比例一键插入图纸，提高效率。

海龙关联命令：
LM绘制立面自动套图框
PPP批量平面排图自动套图框

⬇⬇⬇按需浏览,重点标星★

一、制作图框属性定义★★
二、TK命令操作面板介绍★
三、用户自定义图框教程（标准/全高/全宽）★★★
四、公司图框直接导入海龙自定义图框项★★（最简单）
五、修改图框常见问题

一、操作细则
制作图框属性定义

增强属性块可修改属性文字内容而不改变其他图元格式。一般用于同类别对象，且这类对象的属性值可能会变化的情况，比如轴号块，圆圈不变，轴号值有变化；又比如图框，图框几何形状不变，但是图签信息有变化。

01.制作属性文本。命令ZSX(转属性拼音首字母)

图框属性文本一般包含：

项目名称，图名，图号，阶段(扩初图，施工图，竣工图等阶段)，比例，日期，序号(图纸序号，方便索引查找图纸)。其他根据自己公司需求添加属性。

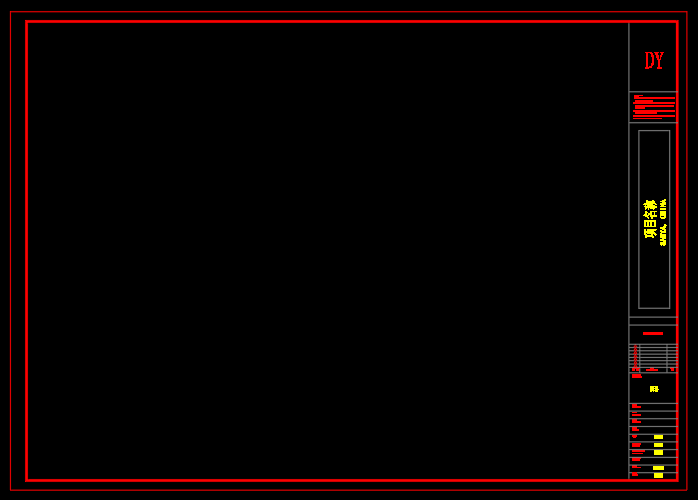

进入实操：准备1:1的图框，先设置好自己需要做属性文本的内容以及文字大小（单行文本）。如图黄色文字

02.设置对正方式

我们做属性图框的时候，因为图鉴栏的限制，一般设置属性文本的对正方式为中间往两边偏移，即中间对齐方式（具体以自己公司要求为准）
选中需要设置对齐的文字(如图黄色文字)→TA命令→选择中间对齐，如下图操作：

03.把文字ZSX命令变成属性块→把属性块X命令炸开变成属性文本(因属性块不能二次建块，所以要炸开变成属性文本)→炸开后的属性文本和图框一起B建块→属性图框，如下图操作：

04.因有些公司要求属性文本可以自由挪动，我们可以解锁一下属性文本锁定位置：

red命令或“空格后e空格(esc取消键底下的点)或bed命令进入块编辑→ctrl+1或mo命令调出特性面板→其他选项→锁定位置→改完“否”→保持退出图块编辑→gb图块更新属性→即可自由挪动属性位置，如下图操作：

二、TK命令操作面板介绍

命令：TK（图框拼音首字母）

根据自己出图需要选择合适的图幅

界面分类说明：
图A：标准图幅（常规图幅尺寸）
图B：图框加长（智能加长图框）
图C：尺寸（1:1图幅尺寸、图框左边宽和其他边边宽可根据自己图框篇幅调整）
图D：格式（图框插入格式为横式或立式）
图E：图签样式（囊括所有的图框格式）
图F：图纸比例（插入图框的比例、布局为1:1）

三、用户自定义图框教程（标准/全高/全宽）

1.准备好1:1图框文件(海龙图框为1:1比例进行设置)

说明：图框块以及块内图元设置到0图层，图元颜色可以是其他颜色

2.进入系统图框修改文件

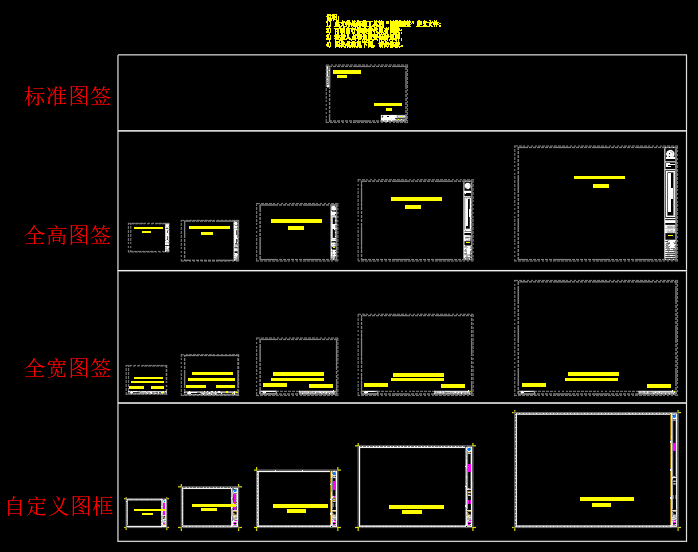

TK→设置图框文件（注意说明）：
此文件是海龍工具的“图框图签”定义文件;
可以自行修改替代原有图块;
块插入点和角度要保持原样;
图块名称见下图，请勿修改。

3.操作细则：

复制自己的图框→TK命令→设置图框文件→粘贴图框在全高图框A3图框旁边空白处→ X命令炸开自己的图框→把自己的图鉴栏挪出来并B命令建块框→删掉海龙图框的图鉴块→PU命令清理文件(清理文件的痕迹)→操作有点多，让你先歇一会→把自己图鉴挪到海龙图框粗线右下角位置→AB命令把图块基点定义到右下角→复制海龙图块名称→AB命令修改自己图鉴的块名→看提示是否成功修改→保存文件并关闭。如下图：
