平面索引图 PMSY

命令:TTT

功能:输入TTT后,选中平面索引图标,双击或者确定即可

教学视频

图文教程

PMSY生成条件

PMSY是TTT命令里面的一个子命令操作

前提条件也是需要先画好每个空间的区域线(QY区域线命令)哦

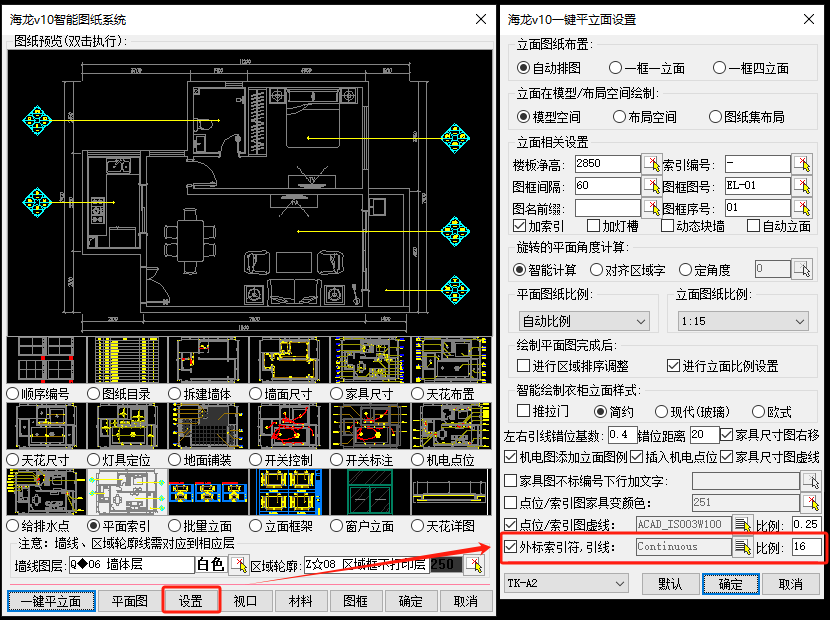

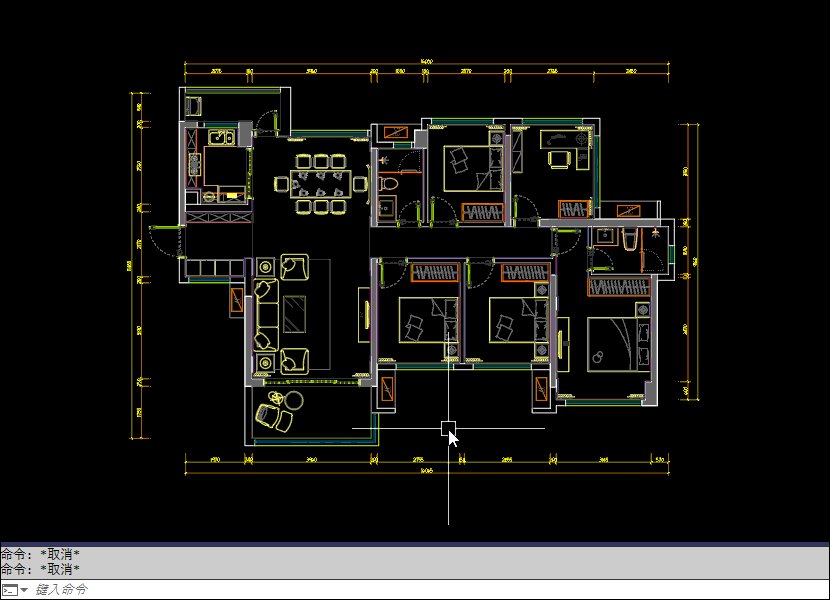

框选画好区域线的平面图,生成对应空间的平面索引符号

pmsy是没有序号和图号排序的,因为没有对应的立面进行顺序排序。需要后期自己修改对应的索引和反索引号

【细节提示】

PMSY冀在部分人不会用blm或者不需要生成立面图之前进行平面图纸完成。一般建议BLM生成立面,有对应的索引序号和图号
